Descripción de Producto
Las juntas labiales de PTFE/PEEK funcionan de forma fiable en una variedad de aplicaciones en las que las juntas elastoméricas convencionales fallan debido a ataques químicos, calor o frío extremos, fricción, extrusión o conjunto de compresión.
Las juntas labiadas de PTFE/PEEK tienen tres elementos de diseño básicos:
- Una chaqueta en forma de U accionada por presión
- Un dispositivo de carga de resorte metálico
- Materiales de sellado polimérico de alto rendimiento
Los sellos energizados por resorte son una copa en U energizada por resorte que utiliza una variedad de perfiles de camisa, tipos de resorte y materiales en las configuraciones de varilla y pistón, cara y junta giratoria. Se utilizan cuando los sellos elastoméricos no cumplen con el rango de temperatura, resistencia química o requisitos de fricción.
Los perfiles de la chaqueta están hechos de PTFE y otros polímeros de alto rendimiento. Los tipos de muelle están disponibles en aleaciones resistentes a la corrosión, incluyendo acero inoxidable, Elgiloy y Hastelloy.
El diseño exclusivo y las propiedades de los materiales de estas juntas proporcionan a los ingenieros de diseño una nueva gama de soluciones para aplicaciones difíciles.
Algunas de las capacidades más notables del sello energizado por resorte incluyen:
- Fricción muy baja
- Compatibilidad química universal
- Servicio de alta velocidad
- Servicio criogénico a -200 grados Celsius
- Servicio de alta temperatura a 280 grados Celsius
- Valores nominales de alta presión (más de 30 Kpsi)
- Elasticidad permanente con inmunidad al envejecimiento embrittlement y conjunto de compresión.
Materiales de la funda de las juntas de labio de PTFE/PEEK
| Código de material | Color | Descripción y uso recomendado | Rango de temperatura (ºC) | Fuerza tesile | Dureza (Shore D) |
| Higdom® 100 | Blanco | PTFE virgen. Adecuado para servicio estático y dinámico moderado.resistencia limitada al desgaste y al calor.permeabilidad baja del gas.buenas propiedades criogénicas.Servicio de vacío moderado a duro. | -196~+200 | 26±2 | 58 |
| Higdom® 110 | Claro | Resinas fluorinas puras. Termoplástico con resistencia superior a la radiación nuclear pero resistencia limitada al calor y al desgaste.no recomendado para sellado de uso general. | -100~+150 | 37±2 | 72 |
| Higdom® 200 | Blanco | PTFE modificado. Adecuado para un servicio dinámico y estático moderado.resistencia limitada al desgaste y al calor.resistencia mejorada al arrastre.permeabilidad baja del gas.buenas propiedades criogénicas.Servicio de vacío moderado a duro | -200~+260 | 30±2 | 58 |
| Higdom® 500 | Negro | PTFE relleno. Excelente resistencia al desgaste a alta temperatura, alta presión y alta velocidad.es especialmente adecuado para soluciones basadas en agua y agua.se comporta bien en condiciones de lubricación secas o malas. | -196~+260 | 13±2 | 64 |
| Higdom® 800 | Tan | PPTFE relleno. Resistencia superior al calor y al desgaste.no abrasivo.recomendado para servicio dinámico de velocidad moderada a alta que funciona contra metales blandos.no recomendado para aplicaciones con vapor. | -196~+260 | 20±2 | 60 |
| Higdom® 900 | Amarillo dorado | UHMW-PE. Extremadamente resistente, de larga duración pero con resistencia limitada al calor y a los productos químicos.especialmente adecuado para medios abrasivos.recomendado para una larga vida útil en condiciones severas. | -200~+80 | 30±2 | 61 |
| Higdom® 015 | Tan | PEEK puro. Material de alto módulo con excelente resistencia a altas temperaturas.recomendado para anillos de respaldo y para aplicaciones especiales. | -200~+260 | 95±5 | 90 |
| Higdom® 120 | Amarillo dorado | PTFE relleno. Resistente, de larga duración, resistente al calor.muy baja fricción.excelente para aplicaciones de funcionamiento en seco contra superficies blandas.excelentes materiales para aplicaciones alternativas | -200~+260 | 12±2 | 60 |
| Higdom® 150 | Gris | PTFE relleno. Similar al material Higdom® 271 pero somewaht más suave para mejorar el sellado a baja presión.es abrasivo contra metales blandos. | -200~+260 | 21±2 | 58 |
| Higdom® 160 | Gris | PTFE relleno. Materiales generales con buena resistencia al calor y al desgaste.se recomienda para aplicaciones con mal secado y lubricación.es especialmente adecuado para aplicaciones de agua y vapor. | -200~+260 | 18±2 | 60 |
| Higdom® 211 | Negro | PTFE relleno. Similar al material Higdom® 160 pero mayor dureza y resistencia al desgaste.excelente en vapor y agua en condiciones severas.resistencia mejorada a la fluencia y extrusión a temperaturas más altas.Bueno para anillos de respaldo. | -200~+260 | 10±2 | 70 |
| Higdom® 271 | Gris | PTFE relleno. Resistente, resistente al calor y duradero.recomendado para servicio hidráulico a alta presión.es abrasivo para correr contra metales blandos a altas velocidades de superficie. | -200~+260 | 20±2 | 58 |
| Higdom® 411 | Negro | PTFE relleno. Excelentes materiales multipropósito resistentes al desgaste.especialmente adecuados para aplicaciones dinámicas de superficies de dureza media a alta. | -200~+260 | 16±2 | 60 |
| Higdom® 421 | Negro | PTFE relleno. Excelente material de uso general con buen calor y desgaste resistance.Non-abrasive.Compatible con todos los fluidos hidráulicos y la mayoría de los productos químicos.Bueno en agua y fluidos no lubricantes. | -200~+260 | 10±2 | 60 |

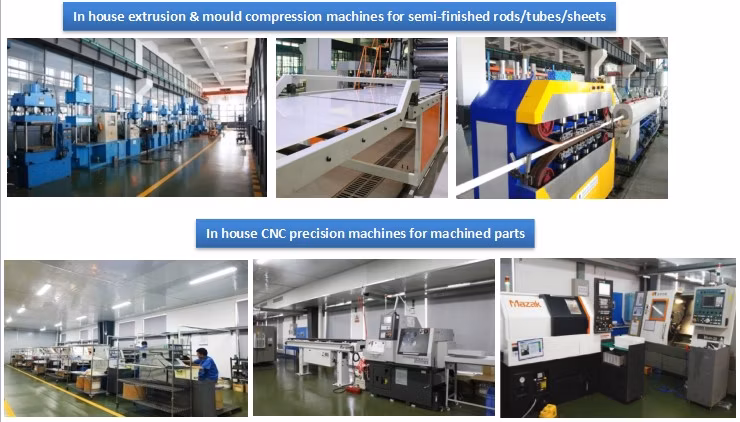

Instalación de producción
