Información Básica.
No. de Modelo.
QT347N
Forma de conexión
Pestaña
Modo de Conducción
Engranaje de tornillo
Presión nominal
150lb-2500lb
Canal
diámetro interior completo
Estructura
válvula de bola de muñón de entrada superior
Tipo
válvula de bola de entrada superior de metal asentada
Función
Blow-Up válvula
Temperatura
Alta Temperatura
Estándar
api 6d, api 608,asme b16,34, mss sp-72; bs5351,iso
Aplicación
Industria
diseño y fabricación
api 6d, asme b16,34
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw
certificado de prueba
en1024 3,1; certificado de rt, mt, pt, ut
especial
nace mr-0175
certificado
iso 9001, ce, api 607, api 6d
período de garantía de calidad
18 meses
proveedor
fábrica directa
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es la siguiente
| Nombre | Válvula de bola de entrada superior |
| Tamaño | DN15-DN600 |
| Presión normal | Clase 150/300/600/900/1500/2500; PN16/PN40/PN64/PN100/PN160/PN250 |
| Estándar de diseño | API 6D, API 608,ASME B16,34, MSS SP-72,BS5351; ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Temperatura adecuada | -10~200°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, comida, medicina, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento Pheumatic |
Estructura
| - Puerto completo o Puerto reducido |
| - cuerpo de una pieza, entrada superior, flotante o montado en canaleta |
| - Bonnet atornillado con junta espiral |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - estructura de asientos dobles |
| - Nace MR-01-75, dispositivo de bloqueo opcional |
| - el principio de acción es cuando el mango acciona el vástago y la bola con una rotación de 90°para abrir y cerrar las válvulas. Cuando la palanca está paralela al canal de la carrocería, la válvula se abre. Por el contrario, cuando el mango es perpendicular al canal del cuerpo, la válvula se cierra. La placa de posicionamiento puede controlar el límite. |
| - el asiento es de doble estanquidad y de estanquidad suave. Estos son muy convenientes para reemplazar, y la tecnología es también muy simple. |
| - la almohadilla de montaje directa también llamada brida superior de montaña, es adecuada para esta norma ISO 5211. |
1:la válvula de bola de la parte superior dispone de cuerpo integral, bola montada en muñón superior. Este tipo de válvulas proporciona una reparación en línea o un repalcing de los componentes internos de la válvula sin necesidad de retirar el cuerpo de la tubería. El diseño de la junta del asiento utiliza un exclusivo sellado suave de dos niveles y sellado de metal a metal desde el triple sellado. El pistón del asiento está diseñado tras un cálculo preciso para garantizar la fiabilidad del sellado con un par de apertura/cloae pequeño y un funcionamiento sencillo. La válvula se utiliza ampliamente en los gasoductos y oleoductos naturales, industrias petroquímicas, medicina, construcción urbana, etc.
2:su mayor diferencia con la válvula de bola común es que su mantenimiento puede hacerse en la tubería y sin desmontar de la tubería. La estructura del asiento del respaldo se adopta para el asiento y la parte trasera del retenedor del asiento es de ángulo oblicuo para evitar que la acumulación de impurezas afecte al espacio trasero del asiento.
3:se presenta por su pequeño par y sello fiable; y a diferencia de los tipos comunes de válvulas de bola, su asiento con una estructura esferoidal puede ajustar la posición de la junta automáticamente.
4:bola montada en Trunnion: Cuenta con una bola fija y anillos de asiento flotantes. Los rodamientos absorben la carga lateral generada por la presión que actúa sobre la bola.
5:bola y vástago independientes: La bola y el vástago son independientes para minimizar el efecto de empuje lateral de la presión que actúa sobre la bola.
6:Doble bloqueo y purga (DBB): Ambos asientos mantienen sus respectivas presiones independientemente de la presión de la cavidad corporal que es ideal
para verificar el sellado de los asientos.
7:anillos de asiento autoaliviantes- dos anillos de asiento aseguran el sellado bidireccional de las válvulas.
8:válvulas de asiento blando: En válvulas diseñadas para servicio estándar, se inserta un material elástico en el soporte de asiento metálico para proporcionar un asiento blando que actúa además del asiento de metal a metal entre la bola y los anillos de asiento.
Características opcionales
1:sellado de emergencia del vástago de inyección y superficie del asiento
2:válvulas de metal asentadas
3:asientos con doble efecto de pistón
4:vástago extendido y conexiones para servicio debajo del suelo
5:numerosos materiales de carrocería, guarnecido, revestimiento de área de sellado y sellado disponibles
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Capó | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Bola | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Muñón | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Cojinete | 304+PTFE | 304+PTFE | 316+PTFE | 304+PTFE | 316+PTFE | 304L+PTFE | 316L+PTFE |
| Resorte antiestático | A313-304 | A313-304 | A313-316 | A313-304 | A313-316 | A313-316 | A313-316 |
| Retenedor del asiento | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Resorte de asiento | A313-304,A313-316,INCONEL X-750 | ||||||
| Anillo de sellado del asiento | RPTFE/ PTFE/ PEEK/ NYLON/ DELRIN | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS304+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~150 °C | -46~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |
Tamaño del producto

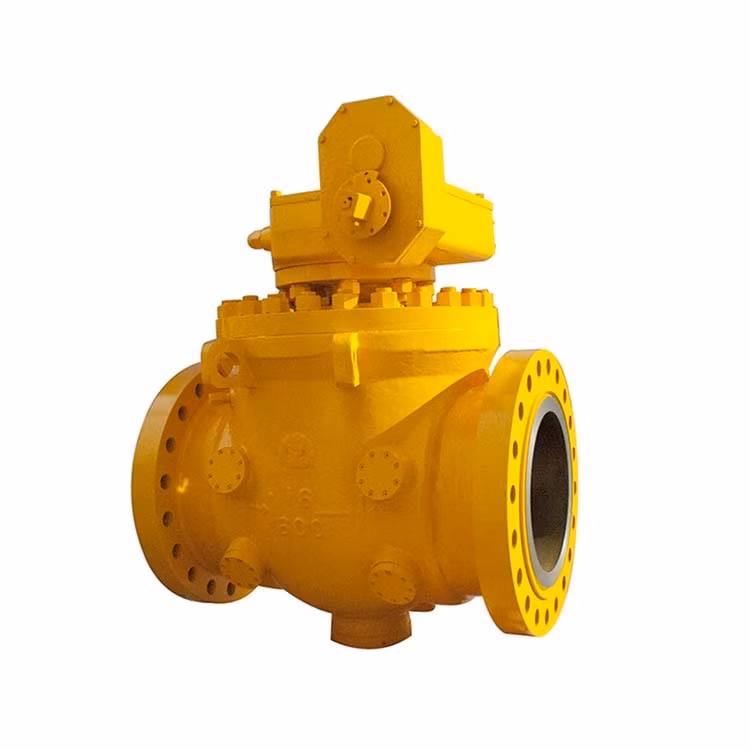

Visualización de productos
Introducción a la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría con?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?

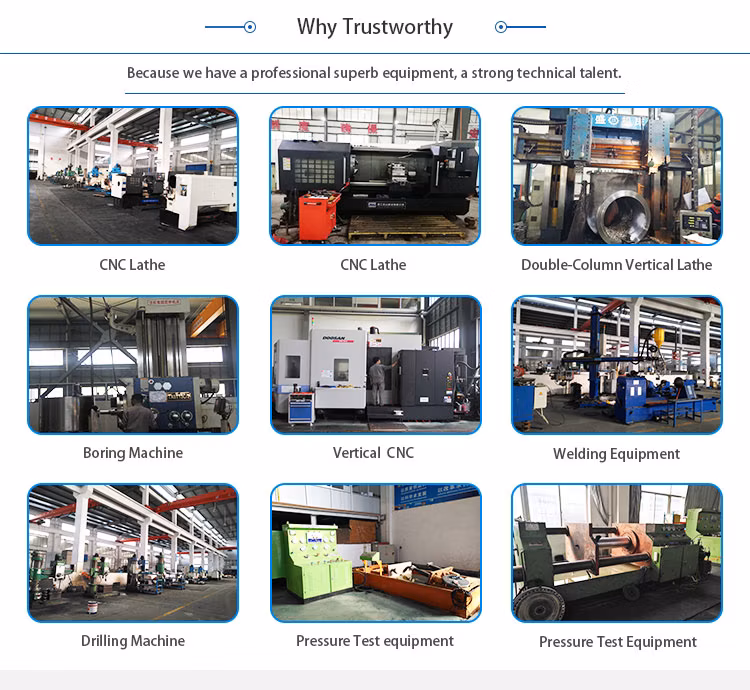

A:tenemos 300staffs, 50 máquinas CNC propias, y cinco personas a cargo de la inspección de calidad y 5 ingenieros. Nuestros 6 talleres de bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
