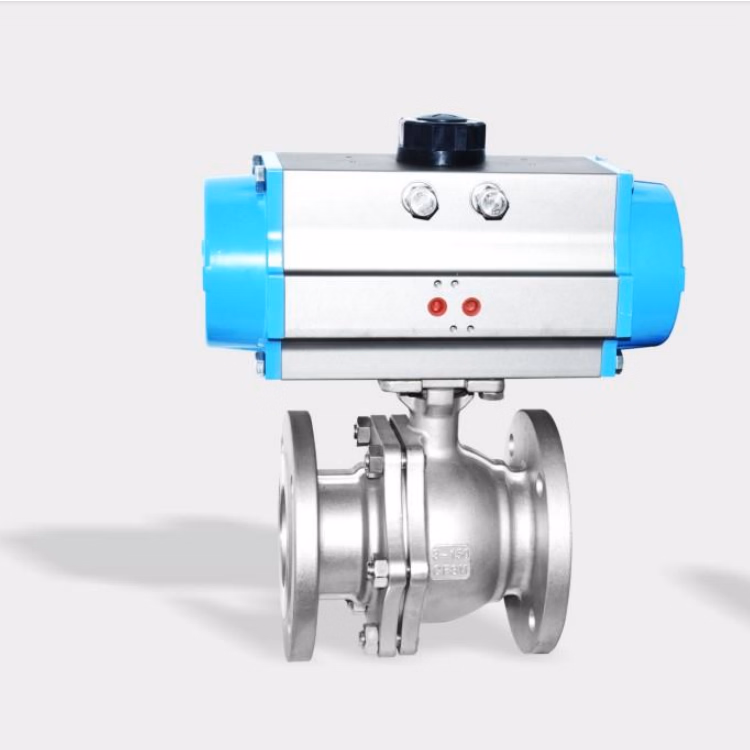

- Visión General
- Descripción del producto
Información Básica.
No. de Modelo.
Q684F-10P/R
Forma de conexión
Pestaña
Modo de Conducción
Neumático
Presión nominal
Pn16.25.40
Canal
Tipo Recto
Tipo
válvulas de bola
bola
ss316
garantía
1year
tamaño
1/2"~10"
anillo de junta
ptfe
presión de prueba de la junta de gas de baja presión
0,6mpa
asistencia personalizada
oem
tallo
ss316
prueba de resistencia presión
PT2.4386.09.6MPa
presión nominal
Pn162.5,4.06.4MPa
tamaño de ort
0.75inch-4inch
peso bruto único
2,500 kg
aplicabletemperatura
-20~180c
cuerpo
wcb/cf8/cf8m
potencia
neumático
truchas
bola
Paquete de Transporte
cajas de cartón/madera
Especificación
40*30*30
Marca Comercial
jtaiv
Origen
Zhejiang, China
Código del HS
8481804090
Capacidad de Producción
1000
Descripción de Producto
Descripción de precio
1.los precios de los productos se diferencian por las dimensiones del diámetro del puerto de válvula 2.el precio solo se indica con material de acero inoxidable de doble acción 304. Si necesita material de acción simple y acero inoxidable 316, póngase en contacto con nosotros. Somos una fábrica con bajo precio y calidad confiable
Obtener más ayuda
| elemento | válvula |
| Garantía | 1 años |
| Tipo | Válvula de bola neumática/eléctrica de dos piezas |
| Asistencia personalizada | OEM, ODM |
| Lugar de origen | Zhejiang China |
| Nombre de Marca | JTAIV |
| Número de modelo | Q684F-10P/R |
| Aplicación | General |
| Temperatura del medio | Temperatura alta, temperatura baja, temperatura media, temperatura normal |
| Potencia | Neumático |
| Medios | agua, aceite, gas, ácido |
| Estructura | BOLA |
Condiciones de funcionamiento del actuador
1.Medios de funcionamiento: Aire seco o lubricado, o los gassesesementosximo diámetro de partícula debe ser inferior a 30μm 2.presión de suministro de aire: La presión mínima de suministro es 3 barLa presión máxima de suministro es 8 bar 3.temperatura de funcionamiento: Estándar:-20°C~+80C temperatura baja:-40°C~+80°C temperatura alta:-20°C~+160 90°C 4 5 5 Interior o exterior
Tipo de funcionamiento del actuador.
Doble acción
La conexión de suministro de aire está diseñada de acuerdo con la norma NAMUR para instalar válvulas de solenoide.
Cubierta del indicador
El piñón de ataque Namur y la conexión de montaje superior Namur permiten la instalación directa de accesorioscomo la caja de interruptores de final de carrera y el posicionador.
Modo de conexión inferior
La conexión de montaje inferior está diseñada de acuerdo con ISO5211 y DIN3337 normas para el montaje directo con cajas de engranajes de válvulas o soportes de montaje
El aire comprimido se introduce desde el puerto A para hacer que los pistónizquierdo y derechase muevan en direcciones opuestas, el eje de salida gira en sentido contrario a las agujas del reloj para abrir la válvula y el aire en los lados de los dos pistónExcluido por el puerto B.
El aire comprimido se introduce desde el puerto B para hacer que el Los pistones izquierdo y derecho se mueven en direcciones opuestas,el eje de salida girahacia la derecha para cerrar la válvula y los lados de los dos Las pistónestán vacías.el gas se retira del puerto A.
El aire comprimido se introduce desde el puerto A para hacer que los pistónizquierdo y derechase muevan en direcciones opuestas, el eje de salida gira en sentido contrario a las agujas del reloj para abrir la válvula y el aire en los lados de los dos pistónExcluido por el puerto B.
Cuando se pierde aire o potencia, el centro de los dos pistones se mueve dueto la acción del muelle, y la salida en el sentido de las agujas del reloj, cierra la valeciónel aire se descarga del puerto A, y la admisión del puerto B canagilate cierra la válvula.
Especificación de rendimiento de la válvula de bola
Presión nominal: PN16254,064MPa presión de ensayo de resistencia: PT24,3.8,6.0,9.6MPa presión de ensayo de sellado de gas de baja presión:0,6MPa temperatura aplicable :-20°C~180°C Medios aplicables: Q11F-(16-64)C (gases de aceite) O11F-(16-64)P (ácido nítrico) Q11F-(16-64)R (acetateu)
