Información Básica.
No. de Modelo.
Q41F
Forma de conexión
Pestaña
Modo de Conducción
Manual
Presión nominal
150lb-600lb
Canal
diámetro interior completo
Estructura
válvula de bola con camisa
Tipo
válvula de bola con camisa flotante de sellado suave
Función
Blow-Up válvula
Temperatura
-29~150°c
Estándar
api 6d, api 608, asme b16,34, mss sp-72; bs5351
Aplicación
Industria
estándares de prueba
api598, api6d; din3230, en12266, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw
certificado
iso 9001, ce, api 607, api 6d
especial
nace mr-0175
período de garantía de calidad
18 meses
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
100 x 100 x 100 (cm)
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es la siguiente
| Nombre | Válvula de bola con camisa |
| Tamaño | 1/2"~12";DN15~DN300 |
| Presión normal | CLASE 150/300/600; PN16/PN40/PN64/PN100 |
| Estándar de diseño | API 608,API 6D, ASME B16,34; MSS SP-72,BS5351,ISO17292,EN13709 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598,API6D; DIN3230, EN12266,ISO 5208 |
| Temperatura adecuada | -29~200°C |
| Medio | Agua dulce, aguas residuales, agua de mar, aire, vapor, alimentos, medicamentos, aceites, álcalis, sal, etc. |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento por sistema Pheumático |
Estructura
| - Puerto completo o Puerto reducido |
| - partir sólido |
| - Bonnet atornillado con junta espiral-de |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - estructura de asientos dobles |
| -presión-temperaura Clasificaciones: ASME B16,34;DIN2401 |
| - extremos de soldadura a tope según ASME B16,25; DIN 3239,EN12627 |
| - extremos con reborde según ASME B16,5; EN1092,DIN2543~DIN2547 |
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Capó | WCB/A105 | LCB/LF2 | CD4MCuN/F51 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Bola | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Asiento/anillo de asiento | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Anillo de sellado | RPTFE/PTFE/ /PEEK/NYLON/DELRIN | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS316+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~150 °C | -46~150°C | 29~150 °C. | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |
Tamaño del producto

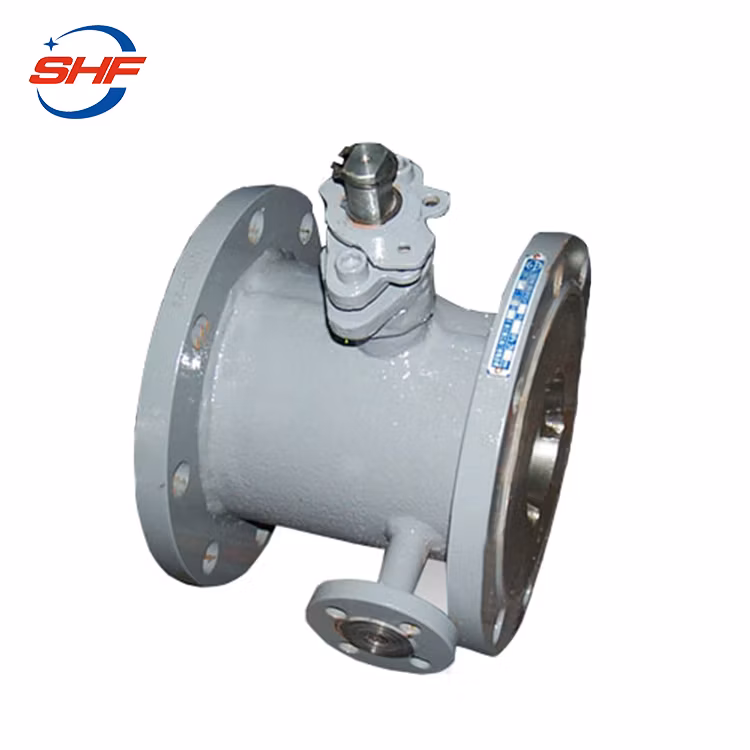

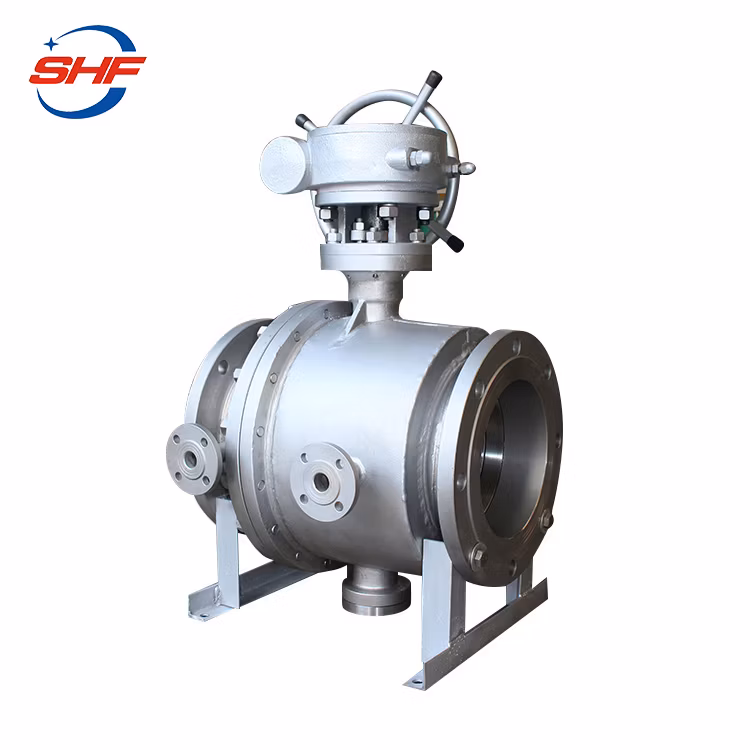

Visualización de productos

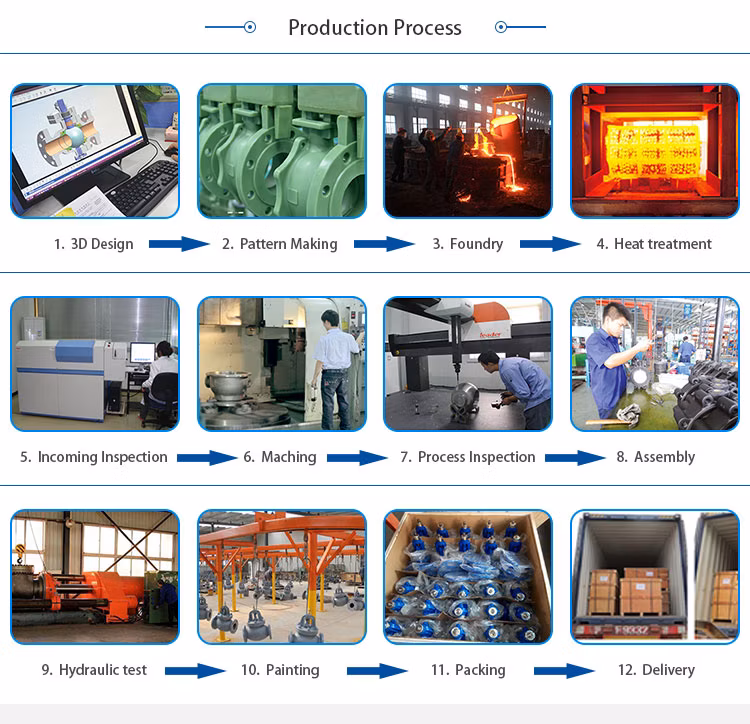

Introducción de la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría con?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?

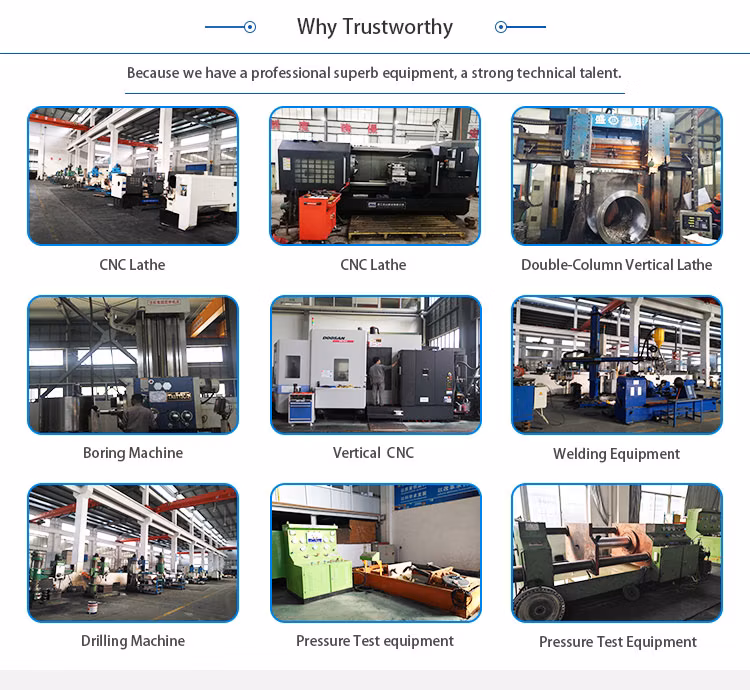

A:tenemos 300staffs,máquinas CNC propias 50,y cinco personas a cargo de inspección de calidad y 5 ingenieros. Nuestros talleres de 6 bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
