Información Básica.
No. de Modelo.
VQ41F
Forma de conexión
oblea
Modo de Conducción
Manual
Presión nominal
150lb-300lb
Canal
diámetro interior completo
Estructura
válvula de bola de tipo v.
Tipo
válvula de bola de tipo v de sellado suave
Función
Blow-Up válvula
Temperatura
-29~150°c
Estándar
es/t4213,asme b16,34,asme b16,104,iec 60534-2-4.jj
Aplicación
Industria
estándares de prueba
api598, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
oblea,rf, rtj, bw, npt, sw
certificado
iso 9001, ce, api 607, api 6d
certificado de prueba
en1024 3,1; certificado de rt, mt, pt, ut
especial
nace mr-0175
período de garantía de calidad
18 meses
proveedor
fábrica directa
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
2"-600lb
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto
La construcción es la siguiente:
| Nombre | Válvula de bola de tipo V. |
| Tamaño | DN25-DN300 |
| Presión normal | CLASE 150/300; PN16/PN25/PN40/PN64 |
| Estándar de diseño | ES/T4213,ASME B16,34,ASME B16,104,IEC 60534-2-4.JJ/T 5296 |
| Marcado | MSS SP-25 |
| Diseño seguro contra incendios | API607, API 6FA |
| Brida final | ANSI B 16,5,ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Cara a cara | ANSI B 16,10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Brida superior | ISO 5211 |
| Estándar de prueba | API598, ISO 5208 |
| Temperatura adecuada | -29~150°C |
| Medio | Medio con fibra y partículas sólidas |
| Ambiente ácido | NACE MR0175 |
| Funcionamiento | Accionamiento manual, accionamiento por engranajes, accionamiento eléctrico, accionamiento Pheumatic |
Estructura
| - Puerto completo o Puerto reducido |
| - Diseño seguro contra incendios |
| - Diseño antiestático y vástago a prueba de golpes |
| - estructura de asiento único |
| - Wafer termina en ASME B16,5; EN1092,DIN2543~DIN2547 |
| - extremos con reborde según ASME B16,5; EN1092,DIN2543~DIN2547 |
| - Diseño de cremallera y piñón |
| - compacto y ligero |
| - patrón de montaje ISO 5211 |
| - topes ajustables para las posiciones abierta y cerrada |
| - Dimensiones de montaje de accesorios según especificaciones NAMUR |
| - los dientes de engranaje mecanizados proporcionan una vida útil más larga y un funcionamiento más suave |
| - vida útil alta con cojinetes de baja fricción en todos superficies móviles y deslizantes |
| - los muelles de seguridad evitan los riesgos de expulsión accidental durante mantenimiento |
| - Diseño modular que utiliza el mismo cuerpo y tapas finales para versiones de doble efecto y de retorno por resorte |
Especificaciones del actuador
| 1). Rango de presión: Máx. Presión de trabajo 10bar |
| 2). Presión del aire: 2,5bar~8bar |
| 3). Rango de ajuste: 90° ± 5° |
| 4). Temperatura ambiente: -20 ~ +90° C. |
| 5). Tipo: Doble efecto, simple efecto (retorno por resorte) |
| 6). Accesorios opcionales: Electroválvula, interruptor de limite, posición eléctrica, regulador de aire |
| 7). Lubricación: Todas las piezas móviles están recubiertas de lubricantes, lo que prolonga su vida útil |
| 8). Vida: Un millón de veces |
Pieza principal y materiales
| Nombres de piezas | Materiales de pieza | ||||||
| Cuerpo | WCB | LCB | CD4MCuN | CF8 | CF8M | CF3 | CF3M |
| Bola | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Asiento/anillo de asiento | 13% Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Anillo de sellado | RPTFE/PTFE/PEEK/NYLON/DELRIN | ||||||
| Embalaje | Grafito/PTFE | ||||||
| Junta | SS304+grafito/SS316+grafito | ||||||
| Pernos/tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Adecuado mediano | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Temperatura adecuada | -29~150 °C | -46~150°C | -29~150 °C | --29~150 °C | -29~150 °C | --29~150 °C | -29~150 °C |

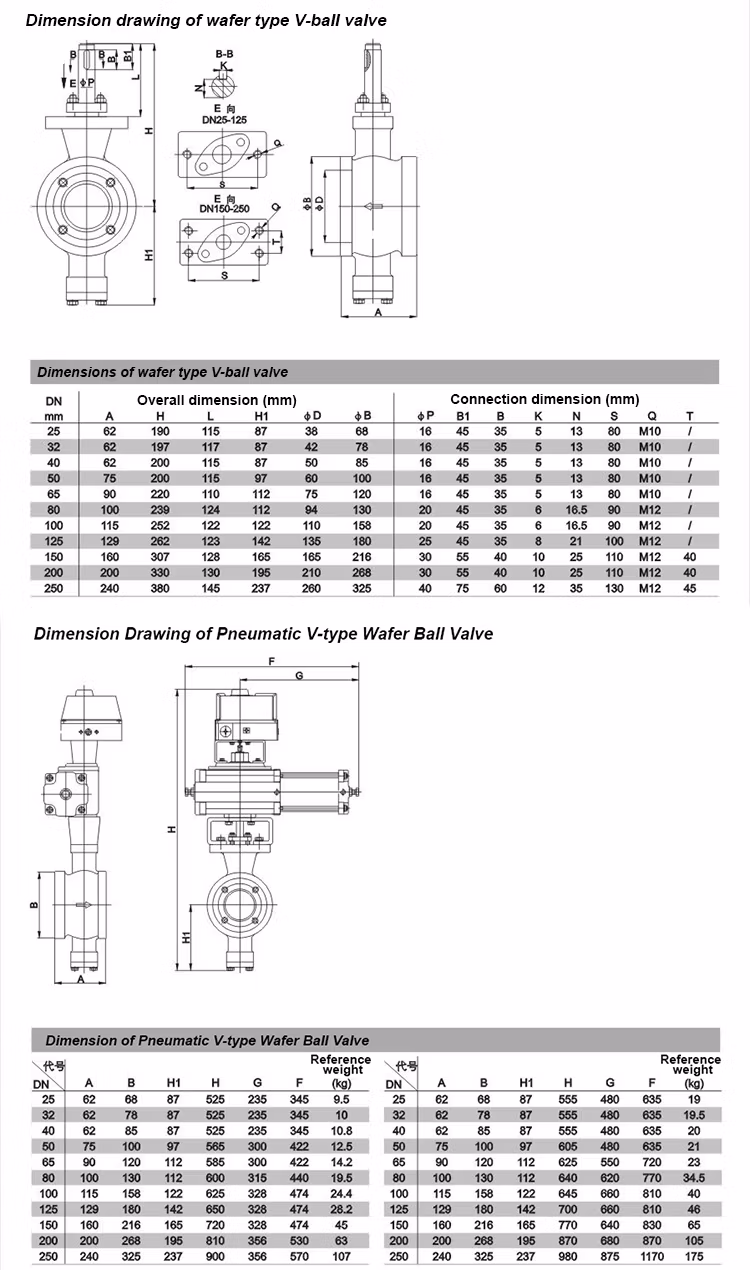

Tamaño del producto

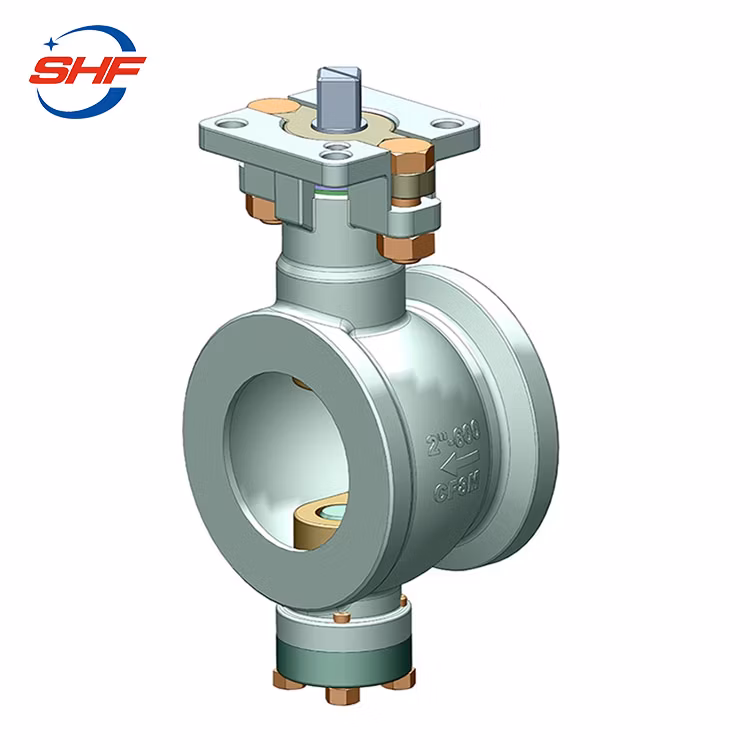

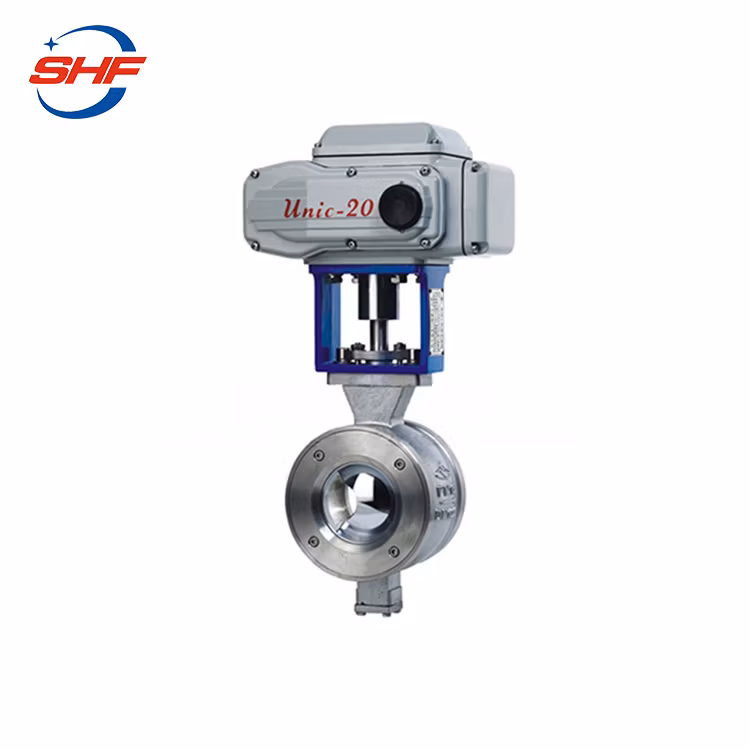

Visualización de productos

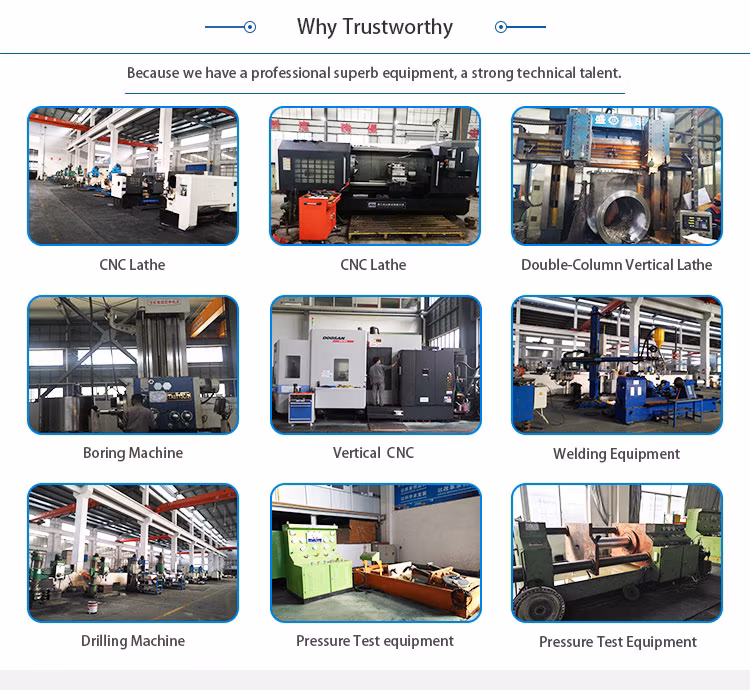

Introducción a la empresa
PREGUNTAS FRECUENTES P: ¿por qué elegirnos?
R: Somos un fabricante, hemos fabricado la válvula por más de 20 años.
B. tenemos nuestro propio fundario de casting a gran escala
P. ¿Cuál es su plazo de pago?
A: T/T, L/C u otro pago aceptable.
P: ¿podemos imprimir nuestro logotipo en sus productos?
R: sí, ofrecemos servicio OEM/ODM, apoyamos el logotipo personalizado, tamaño, paquete, etc.
P: ¿Cuál es su mercado principal?
A: América del Norte, América del Sur, Europa del este, Asia del Sudeste, África, Oceanía, Oriente Medio, Asia Oriental, Europa Occidental
P: ¿Puedo obtener muestras de su fábrica?
R: Sí, se pueden proporcionar muestras.
P: Si los productos tienen algún problema de calidad, ¿cómo trataría?
R: Nos haremos responsables de todos los problemas de calidad.
P: ¿y su capacidad?
A:tenemos 300staffs,máquinas CNC propias 50,y cinco personas a cargo de inspección de calidad y 5 ingenieros. Nuestros 6 talleres de bloques de fundición
puede garantizar la entrega a tiempo y la calidad que duran.
