Información Básica.
No. de Modelo.
bv1
Forma de conexión
brida, soldadura
Modo de Conducción
manual, eléctrico, neumático
Presión nominal
asme150-asme-2500
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
Blow-Up válvula, Válvula de alivio, Válvula atmosférica, Bypass-válvula
Temperatura
Temperatura normal
Estándar
api 6d, api 608, bs 5351/din3357/jis b2071
Aplicación
Industria, Industria de Agua, Familia
tiempo de entrega
15-25 días
revestimiento
personalizado
la conexión termina
brida ( rf, rtj)
presión de trabajo
150lb/300lb/600lb/900lb/1500lb/2500lb
moq
una muestra
tipo de puerto
puerto completo/puerto reducido
Paquete de Transporte
caja de madera
Especificación
personalizado
Marca Comercial
yoonad
Origen
China
Código del HS
8481804090
Capacidad de Producción
10000pcs/año
Descripción de Producto
Las válvulas de bola de temperatura ultrabaja son adecuadas para aplicaciones de temperatura muy baja y baja. La válvula cuenta con una estructura de extensión integrada del capó que evita que los líquidos criogénicos lleguen al embalaje del vástago hirviendo y convirtiendo el líquido en gas. Esto permite que se pierda energía en la extensión y protege la válvula de fallos. La integridad estructural de la válvula minimiza cualquier distorsión térmica de los componentes internos causada por cambios de temperatura, garantizando el máximo nivel de rendimiento de cierre hermético en el sector de GNL crítico.
Estructura compacta, forma bonita y coeficiente de resistencia de flujo pequeño. Larga vida útil.
Asegúrese de que el eje de transmisión no está dañado.
Ligero y buen rendimiento de sellado.
La función principal de la válvula de temperatura ultrabaja es cortar o conectar el canal de fluido en la tubería, y aplicar una cierta distancia de rotación en el extremo superior del vástago de la válvula con la ayuda de un mango u otro dispositivo de conducción y transmitirla a la bola, de modo que el orificio pasante de la bola coincida con la línea central del canal del cuerpo de la válvula o sea perpendicular para completar la acción de apertura y cierre.

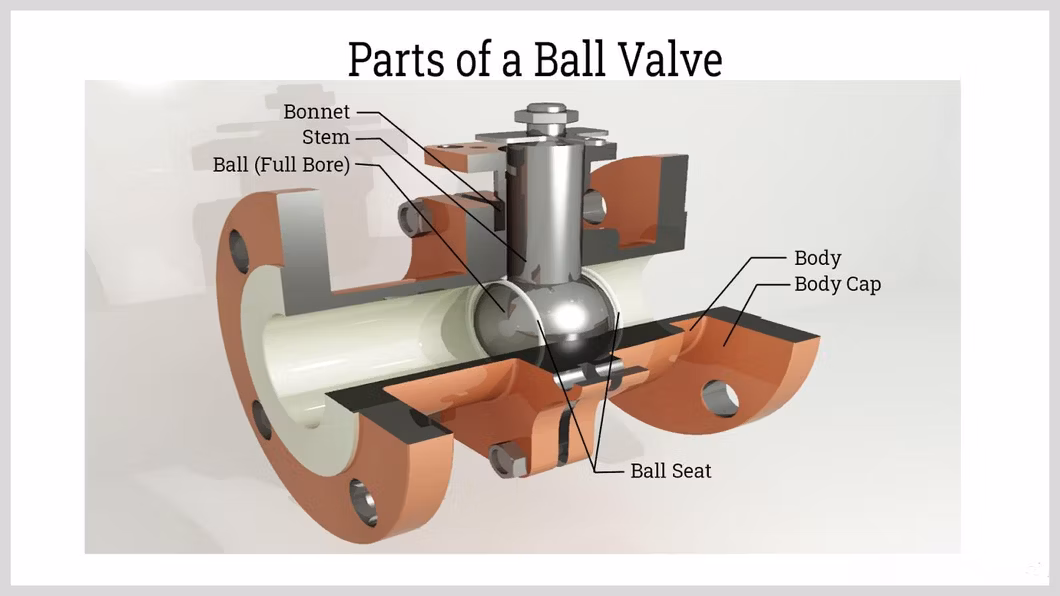

Una válvula de bola tiene 7 piezas esenciales que componen su estructura:
- Cuerpo y tapa (3): Son las piezas de retención de presión, siendo el contenedor de las piezas internas de las válvulas. El cuerpo es donde se ensamblan todas las piezas.
- Bola (4): Es el elemento situado en el paso de flujo que permite (o impide) el flujo dentro de la línea, a través de un giro de 90º en un eje perpendicular a la dirección de flujo.
- Vástago (1): Es el elemento que acciona la bola, y puede ser manual o automáticamente operado (eléctrico o neumático).
- Mango: Esta es la palanca que permite que la bola sea operada a través del vástago.
- Asientos (5): Estos componentes, fabricados con diferentes materiales, se colocan para sujetar la bola entre las superficies de sellado del asiento, permitiendo así que el líquido sea sellado herméticamente.
- Juntas de la carrocería: Son los elementos que impiden la fuga de líquido hacia el exterior entre la carrocería y la tapa de la válvula. Pueden estar hechos de varios materiales.
- Juntas de la cola de válvula (2): Las juntas de la cola de válvula son los elementos de sellado que se colocan entre el cuerpo de la válvula y la cola de válvula para evitar fugas de líquido hacia el exterior. Pueden estar hechos de diferentes materiales.
| Piezas | Material de las piezas principales | |
| Material(150UTBXK) | Material(150UTBXKM) | |
| Bola | 304SS | 316SS |
| Prensaestopas | PTFE | PTFE |
| Palanca | Hierro fundido dúctil | Hierro fundido dúctil |
