Información Básica.
No. de Modelo.
Q341F, WB-130
Modo de Conducción
Manual
Presión nominal
pn16-pn40
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
apagado
Temperatura
-20~232
Aplicación
agua, aceite, aire
rango de tamaño
dn15~dn300
material del cuerpo
st.37,0/a106/acero 20
estándar de prueba
api 598
lugar de origen
wenzhou
Paquete de Transporte
caja de cartón+caja de madera contrachapada
Especificación
ce
Marca Comercial
wenbao
Origen
China
Código del HS
8481804090
Capacidad de Producción
10000pcs/mes
Descripción de Producto

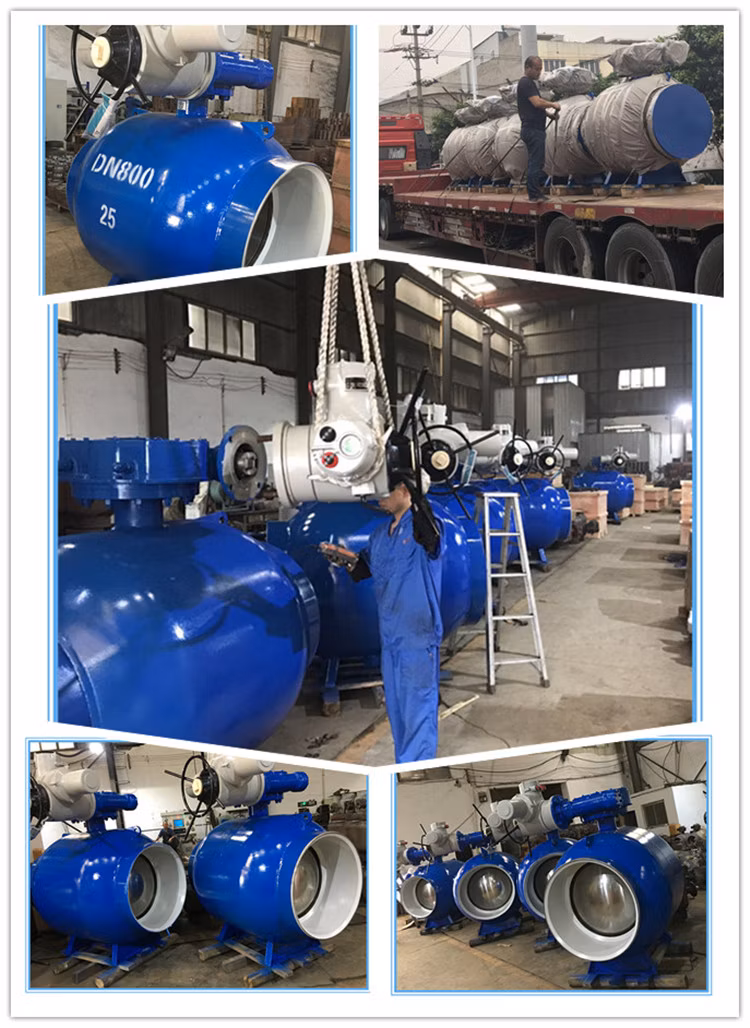

WB-130 GOST válvula de bola con brida completamente soldada con engranaje
Características:
Material:
Cuerpo: ST37,0/A106/Acero 20
Bola: SS304
Tallo: 2Cr13
Junta del vástago: FPM o VITON
Junta de bola: RPTFE (PTFE+C)
* la altura del tallo y la dimensión cara a cara de acuerdo a los requerimientos del cliente.
Principales piezas y materiales
| 1 | Tubo de la carrocería | 20# | 10 | Cojinete | Acero dulce |
| 2 | Tubo de conexión | 20# | 11 | Tubo de bifurcación | 20# |
| 3 | Bola | 304 | 12 | Junta tórica del vástago | FPM |
| 4 | Asiento | PTFE+C | 13 | Junta | Grafito |
| 5 | Anillo tórico del asiento | FPM | 14 | Prensaestopas | 304 |
| 6 | Anillo de soporte | 60Si2Mn | 15 | Bloque de parada | 304 |
| 7 | Resorte de disco | 60Si2Mn | 16 | Arandela de retención | 65mn |
| 8 | Tallo | 2Cr13(304) | 17 | Palanca | 25# |
| 9 | Junta de empuje | Grafito | 18 | Tornillo hexagonal | 35# |
Dimensiones principales
| DN | N.O DE PIEZA | L | D | 1 | d | h | H | S | |
| 15 | 40 | 230 | 10 | 95 | 65 | 14 | 42 | 85 | 115 |
| 20 | 40 | 230 | 15 | 105 | 75 | 14 | 40 | 90 | 115 |
| 25 | 40 | 230 | 20 | 115 | 85 | 14 | 40 | 95 | 150 |
| 32 | 40 | 260 | 25 | 140 | 100 | 18 | 38 | 100 | 150 |
| 40 | 40 | 260 | 32 | 150 | 110 | 18 | 50 | 130 | 170 |
| 50 | 40 | 300 | 39,5 | 165 | 125 | 18 | 50 | 135 | 170 |
| 65 | 25 | 300 | 50 | 185 | 145 | 18 | 53 | 150 | 290 |
| 80 | 25 | 300 | 65 | 200 | 160 | 18 | 65 | 175 | 310 |
| 100 | 25 | 325 | 81,5 | 235 | 190 | 22 | 75 | 210 | 380 |
| 125 | 25 | 325 | 102 | 270 | 220 | 26 | 77 | 235 | 400 |
| 150 | 25 | 350 | 125 | 300 | 250 | 26 | 290 | 410 | 320 |
| 200 | 25 | 400 | 152 | 360 | 310 | 26 | 375 | 485 | 350 |
| 250 | 25 | 530 | 203 | 425 | 370 | 30 | 400 | 525 | 350 |
| 300 | 25 | 630 | 254 | 485 | 430 | 30 | 470 | 605 | 400 |

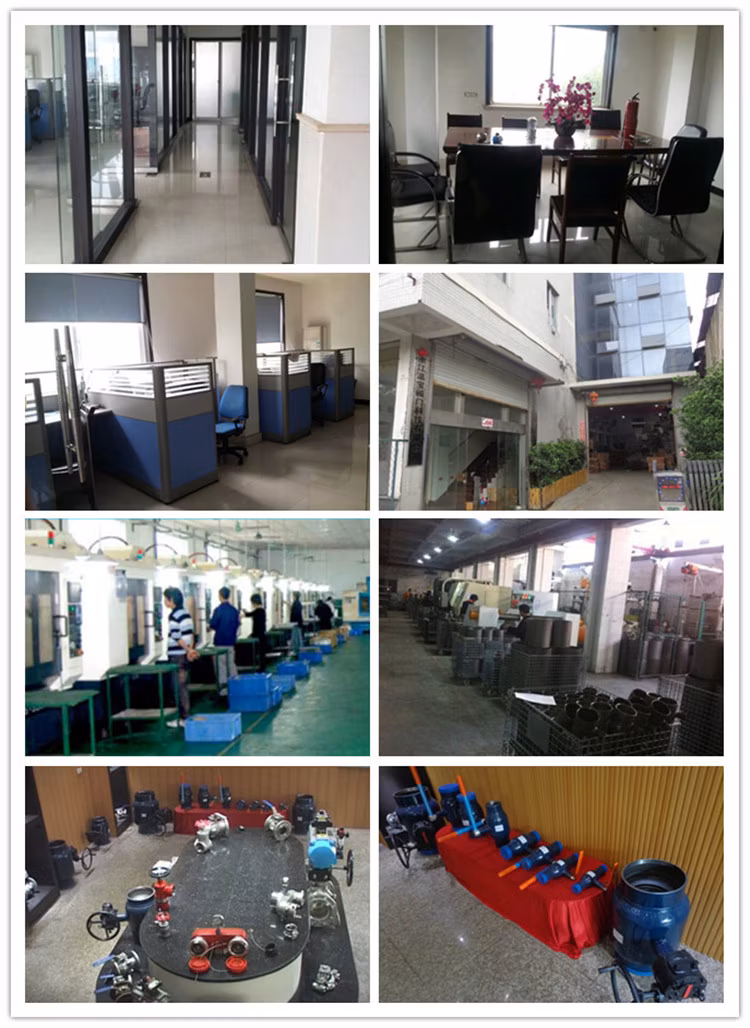

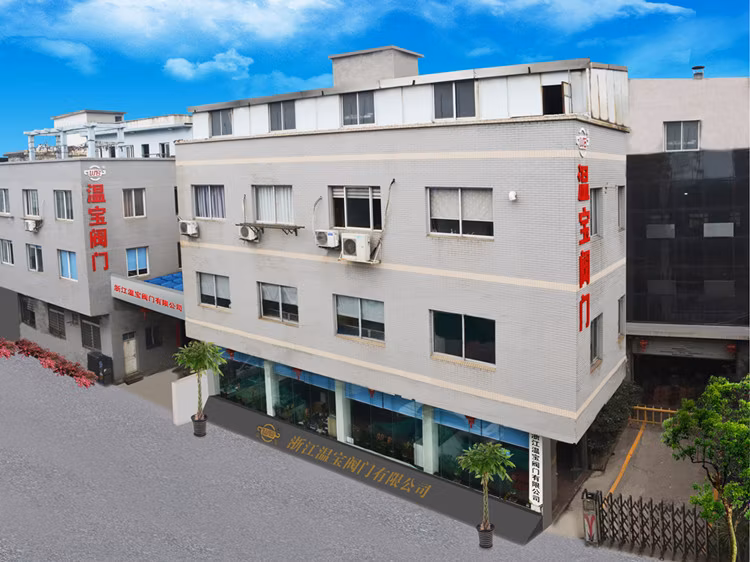

Wenbao Valve Co., Ltd fue fundada en 1985. La gama de productos principales es la siguiente: Válvula de bola completamente soldada, válvula de bola con brida 1PC/2PC/3PC, válvula de bola roscada, válvula de bola pequeña, válvula de bola de alta presión, válvula de bola neumática, válvula de bola eléctrica, válvula de bola sanitaria, válvula de bola con almohadilla de montaje y otras válvulas como puerta, globo, válvulas de retención y tamiz, etc. el material principal incluye: Acero inoxidable, acero fundido, acero forjado y latón, etc. los productos fabricados según API, ANSI, JIS, ISO, BS, JB y GB, y tienen un centro de diseño de válvulas CAD y pruebas de calidad. Los productos se utilizan ampliamente en la industria química, el petróleo, la metalurgia, la industria ligera, la energía eléctrica, alimentos, farmacia, industria civil, industria de la fibra, gas natural licuado, Gas licuado de petróleo, acerías, tuberías de calefacción, etc. nuestra empresa aprobó la ISO 9001:2008, Organización de normas de Nigeria (SON), Certificado de Premio Internacional de calidad, Licencia de Fabricación de equipos Especiales, KC de Corea del Sur, CE de Europa, etc.
