Información Básica.
No. de Modelo.
22564263
Forma de conexión
Soldadura
Modo de Conducción
Neumático
Presión nominal
PN1.0-32.0MPa
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
Blow-Up válvula
Temperatura
Baja Temperatura
Aplicación
Industria
junta
cuatro formas
Paquete de Transporte
embalaje estándar para navegar
Especificación
personalizado
Marca Comercial
gaofeng
Origen
China
Código del HS
8481804090
Capacidad de Producción
11000 pcs/año
Descripción de Producto
Breve introducción

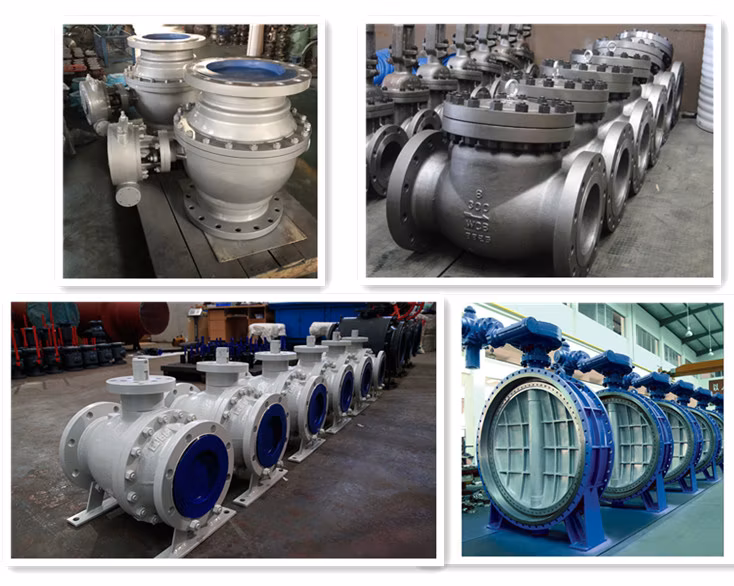

Nombre del producto: Válvula de bola montada en la parte superior
DN: 2"(50)~ 56"(1400)
CLASE (PN): 150LB(PN16)~1500LB(250)
Estándar de aplicación
Clase de temperatura de presión: ASME B16,34
Diseño: ASME B16,34, API 6D, GB, GOST, DIN, BS, etc.
Prueba: API 6D / API 598 / GB / T 13927 y otras normas nacionales pertinentes.
Longitud de estructura: API 6D, ANSI B16,10, GB 12221, GOST, DIN, BS / estándar del fabricante / requisitos del usuario.
Extremo de conexión: BW (ASME B16,25, ASME B31,8 / GB / T12224 y otros nacionales ESTÁNDARES), RF (ASME B16,5, ASME B16,47, GB / JB / HG / GOST, DIN, ETC.), RTJ (ASME B16. 5, ASME B16,47, GB / JB / HG / GOST, DIN, ETC.), BW + PUP (la longitud del tubo de transición se personaliza)
Requisitos de protección contra incendios: API 607/API 6FA/BS 6755
Electricidad antiestática: API 608/BS 5351
Válvula antiazufre: NACE SR. 0175
Operaciones estructurales
Estructura del cuerpo: Acero forjado completamente soldado
Asiento de válvula: Asiento de efecto doble / asiento de válvula de alivio automático ascendente Asiento de efecto doble de pistón aguas abajo (opcional)
Bola: Soporte montado, sólido
Paso de flujo: Diámetro completo/reducido (opcional)
Vástago de válvula: Anti-escape de gases, se puede alargar (opcional)
Asistencia: La estructura de soporte superior e inferior, el vástago de la válvula no está sujeto a radial momento de flexión, solo lleva el par, y el par de conmutación es ligero.
Modo de funcionamiento: Elevador manual / eléctrico / neumático / neumático-hidráulico / electrohidráulico elevador / hidráulico (opcional)
Junta: Sello blando / sello metálico / sello compuesto (sello metálico primario + secundario suave sello)
Engrase la válvula de inyección: Opcional
Válvula de ventilación: Opcional
Válvula de drenaje: Opcional
Dispositivo de bloqueo: Opcional
Clasificación de fugas: Junta blanda: ISO 5208 clase A, junta metálica: ISO 5208 clase C o.
Superior, ANSI VI
MOC
Ventajas del producto
La válvula de bola montada en la parte superior permite el mantenimiento de la línea de producción.
Nombre del producto: Válvula de bola montada en la parte superior
DN: 2"(50)~ 56"(1400)
CLASE (PN): 150LB(PN16)~1500LB(250)
Estándar de aplicación
Clase de temperatura de presión: ASME B16,34
Diseño: ASME B16,34, API 6D, GB, GOST, DIN, BS, etc.
Prueba: API 6D / API 598 / GB / T 13927 y otras normas nacionales pertinentes.
Longitud de estructura: API 6D, ANSI B16,10, GB 12221, GOST, DIN, BS / estándar del fabricante / requisitos del usuario.
Extremo de conexión: BW (ASME B16,25, ASME B31,8 / GB / T12224 y otros nacionales ESTÁNDARES), RF (ASME B16,5, ASME B16,47, GB / JB / HG / GOST, DIN, ETC.), RTJ (ASME B16. 5, ASME B16,47, GB / JB / HG / GOST, DIN, ETC.), BW + PUP (la longitud del tubo de transición se personaliza)
Requisitos de protección contra incendios: API 607/API 6FA/BS 6755
Electricidad antiestática: API 608/BS 5351
Válvula antiazufre: NACE SR. 0175
Operaciones estructurales
Estructura del cuerpo: Acero forjado completamente soldado
Asiento de válvula: Asiento de efecto doble / asiento de válvula de alivio automático ascendente Asiento de efecto doble de pistón aguas abajo (opcional)
Bola: Soporte montado, sólido
Paso de flujo: Diámetro completo/reducido (opcional)
Vástago de válvula: Anti-escape de gases, se puede alargar (opcional)
Asistencia: La estructura de soporte superior e inferior, el vástago de la válvula no está sujeto a radial momento de flexión, solo lleva el par, y el par de conmutación es ligero.
Modo de funcionamiento: Elevador manual / eléctrico / neumático / neumático-hidráulico / electrohidráulico elevador / hidráulico (opcional)
Junta: Sello blando / sello metálico / sello compuesto (sello metálico primario + secundario suave sello)
Engrase la válvula de inyección: Opcional
Válvula de ventilación: Opcional
Válvula de drenaje: Opcional
Dispositivo de bloqueo: Opcional
Clasificación de fugas: Junta blanda: ISO 5208 clase A, junta metálica: ISO 5208 clase C o.
Superior, ANSI VI
MOC
| Material de las piezas principales | |
| Cuerpo de la válvula | Acero al carbono / acero inoxidable / placa de acero aleado |
| Bola | Acero al carbono / acero inoxidable / aleación de acero níquel forjado / cromo / soldadura por pulverización aleación dura |
| Anillo de soporte | Acero al carbono / acero inoxidable / aleación de acero níquel forjado / cromo / soldadura por pulverización aleación dura |
| Asiento de válvula | PTFE, RPTFE, NYLON, DEVLON, MOLON, Soldadura por pulverización de cara PEEK/Seal, carburo de tungsteno |
| Vástago de válvula | Acero inoxidable / acero aleado / INCONEL, etc. |
| Junta tórica | NR/HNBR/NBR/FKM/EPDM, ETC. |
| Pernos y tuercas | A193/A194, A320/GB/HG, ETC. |
Ventajas del producto
La válvula de bola montada en la parte superior permite el mantenimiento de la línea de producción.
