Información Básica.
No. de Modelo.
Q61F, WB-106
Modo de Conducción
Manual
Presión nominal
pn16-pn40
Canal
Tipo Recto
Estructura
Válvula de Bola Flotante
Tipo
Válvula de Bola Flotante
Función
apagado
Temperatura
-20~232
Aplicación
agua, aceite, aire
rango de tamaño
dn15~dn125
material del cuerpo
st.37,0/a106/acero 20
estándar de prueba
api 598
lugar de origen
wenzhou
Paquete de Transporte
caja de cartón+caja de madera contrachapada
Especificación
ce
Marca Comercial
wenbao
Origen
China
Código del HS
8481804090
Capacidad de Producción
10000pcs/mes
Descripción de Producto

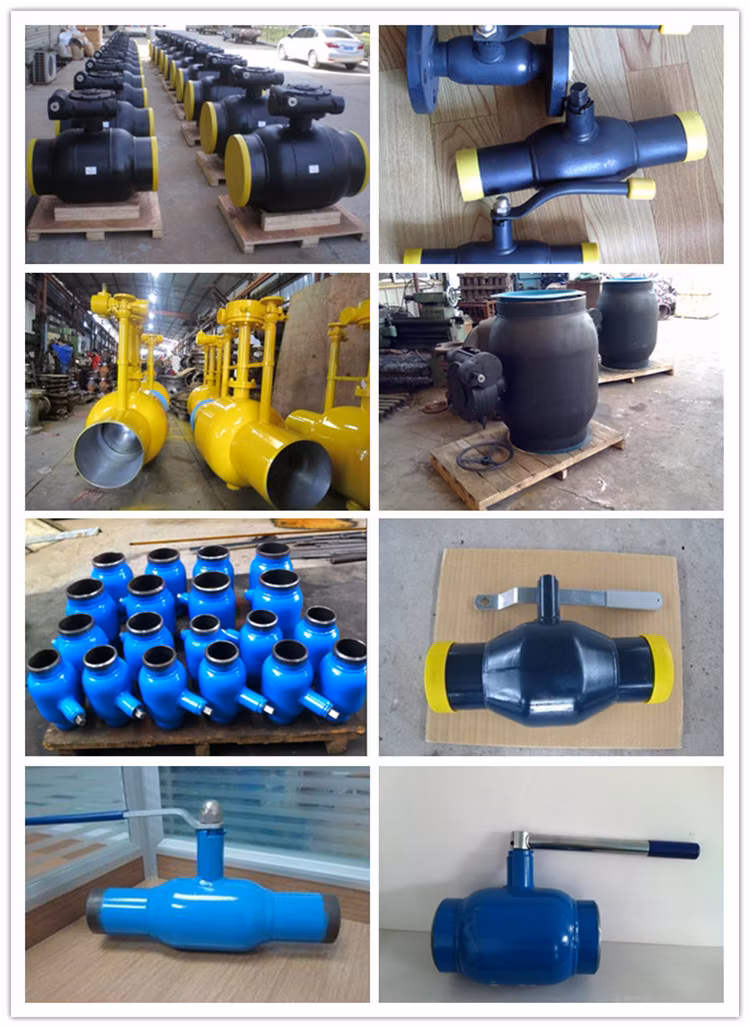

Bm-106 totalmente soldado de alto rendimiento Puerto estáNdar VáLvula de bola
CaracteríSticas:
Material:
Cuerpo: ST37.0/A106/acero de 20
Bola: SUS304
Tallo: 2Cr13
Junta de váStago: FPM O VITON
La junta de bola: RPTFE (PTFE+C)
*La Altura del tallo Y la DimensióN de cara a cara SegúN Requerimientos del cliente.
Partes principales y materiales
Dimensiones principales
DescripcióN de la empresa
VáLvula Wenbao Zhejiang Co.,Ltd fue establecida en 1985.La gama de productos principales son los siguientes:Soldado completamente La váLvula de bola,1PC/2PC/3PC VáLvula de bola con brida roscada, váLvula de bola, Mini váLvula de bola de Alta presióN, váLvula de bola váLvula de bola de neumáTica, eléCtrica, sanitaria, la váLvula de bola VáLvula de bola váLvula de bola con placa de fijacióN y otras como las váLvulas de compuerta, globo, váLvulas de retencióN Y filtro, etc.Principal material:Acero inoxidable, acero de fundicióN, acero forjado y Bronce, etc.Los productos fabricados por API, ANSI, JIS, ISO, BS, JB y GB, Y VáLvula de CAD de diseñO y calidad de centro de pruebas.Los productos son ampliamente utilizados en La industria quíMica, petróLeo, la metalurgia, la luz de la industria, energíA eléCtrica, los alimentos, farmacia, La administracióN de la industria, la industria de fibra óPtica, gas natural licuado, el gas licuado de petróLeo, FáBricas de acero, tubos de calefaccióN, etc. Nuestra empresa ha superado la norma ISO 9001:2008, las normas de organizacióN de Nigeria(hijo), Premio Internacional de Calidad certificado, licencia de fabricacióN de equipos especiales, KC de Corea del Sur,CE de Europa, etc.
Taller
Sala de la muestra
CaracteríSticas:
Material:
Cuerpo: ST37.0/A106/acero de 20
Bola: SUS304
Tallo: 2Cr13
Junta de váStago: FPM O VITON
La junta de bola: RPTFE (PTFE+C)
*La Altura del tallo Y la DimensióN de cara a cara SegúN Requerimientos del cliente.
| 1 | El capot | Acero de 20 | 9 | El cobre Bush | Cu |
| 2 | Asiento Resorte de disco. | El acero de 40 | 10 | Juntas tóRicas | Viton |
| 3 | La tapa del asiento | El acero de 40 | 11 | El embalaje | RPTFE(PTFE+C) |
| 4 | El asiento | RPTFE(PTFE+C) | 12 | Prensaestopas | SS304 |
| 5 | Ball | SS304 | 13 | El posicionamiento | 2CR13 |
| 6 | Cuerpo | Acero de 20 | 14 | Manejar | A105 |
| 7 | Tallo | 2CR13 | 15 | Gear | WCB |
| 8 | Almohadilla de empuje | RPTFE(PTFE+C) |
Dimensiones principales
| DN | PN | L | D | G1 | G2 | H | H | T | S |
| 15 | 40 | 230 | 10 | 33.7 | 21.3 | 85 | 42 | 2 | 115. |
| 20 | 40 | 230 | 15 | 42.4 | 26.9 | 90 | 40 | 2.3. | 115. |
| 25 | 40 | 230 | 20 | 48.3 | 33.7 | 95 | 40 | 2.6 | 150 |
| 32 | 40 | 260 | 25 | 60.3 | 42.4 | 100 | 38 | 2.6 | 150 |
| 40 | 40 | 260 | 32 | 76.1 | 48.3 | 130 | 50 | 2.6 | 170 |
| 50 | 40 | 300 | 39.5 | 88.9 | 60.3 | 135 | 50 | 2.9 | 170 |
| 65 | 25 | 300 | 50 | 108 | 76.1 | 150 | 53 | 2.9 | 290 |
| 80 | 25 | 300 | 65 | 127 | 88.9 | 176 | 65 | 3.2. | 310 |
| 100 | 25 | 325 | 81.5 | 159 | 114.3 | 210 | 75 | 3.6 | 380 |
| 125 | 25 | 325 | 102 | 193.7 | 139.7 | 235 | 77 | 4 | 400 |
