Información Básica.
No. de Modelo.
DBB
Forma de conexión
macho/hembra/casquillo doble
Estructura
Sellado en Centro
Formulario de Seal
Estampación de Sellado
Vástago de la válvula
Normal
Presión Trabajo
Media Presión (2.5Mpa <Pn <6.4mpa)
Temperatura De Trabajo
Temperatura Normal (-40°C<T<120°C)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Chapa metálica
Aplicación
Industria, Industria de Agua
tamaño
1/2"-8"
presión
6000psi
Paquete de Transporte
estándar
Especificación
ss316
Marca Comercial
nai-lok
Origen
China
Capacidad de Producción
1000
Descripción de Producto

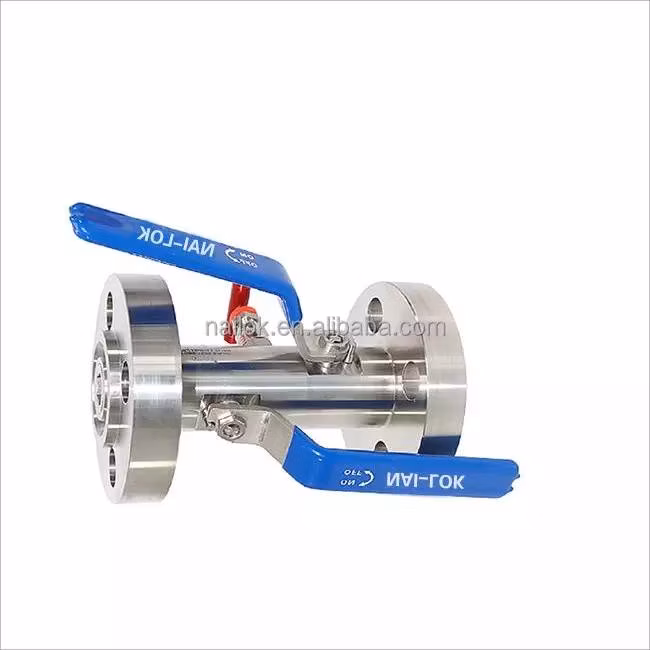

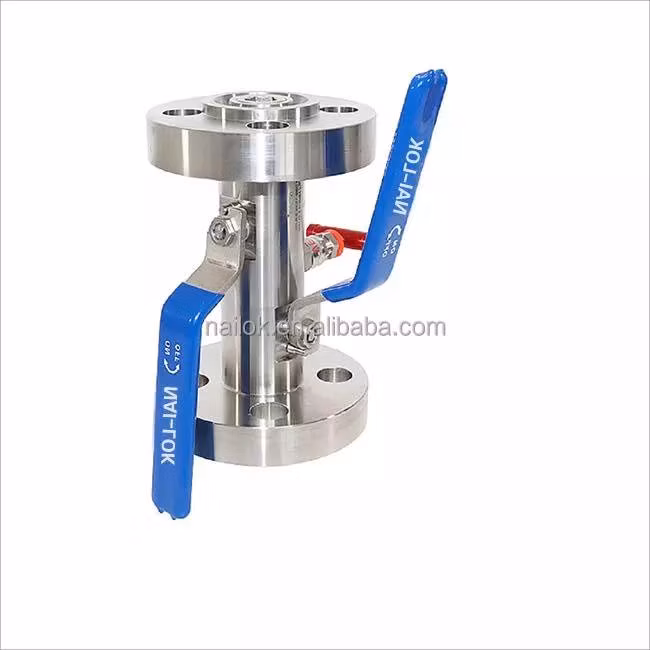

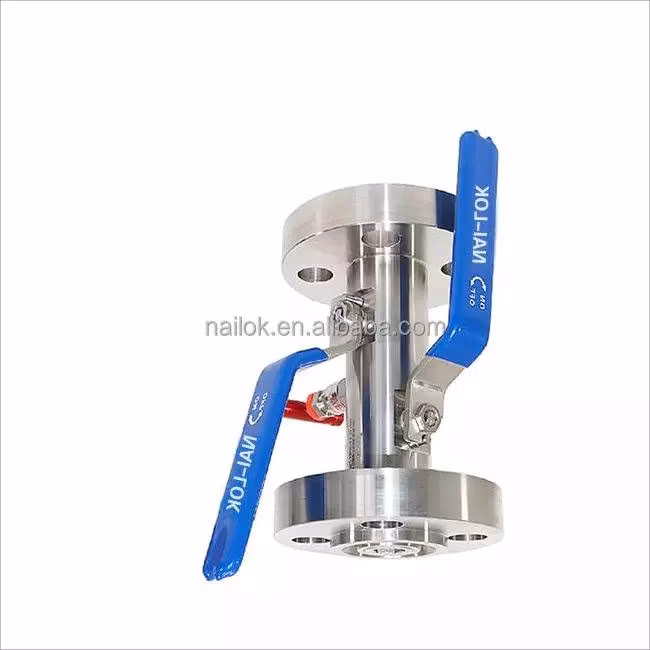

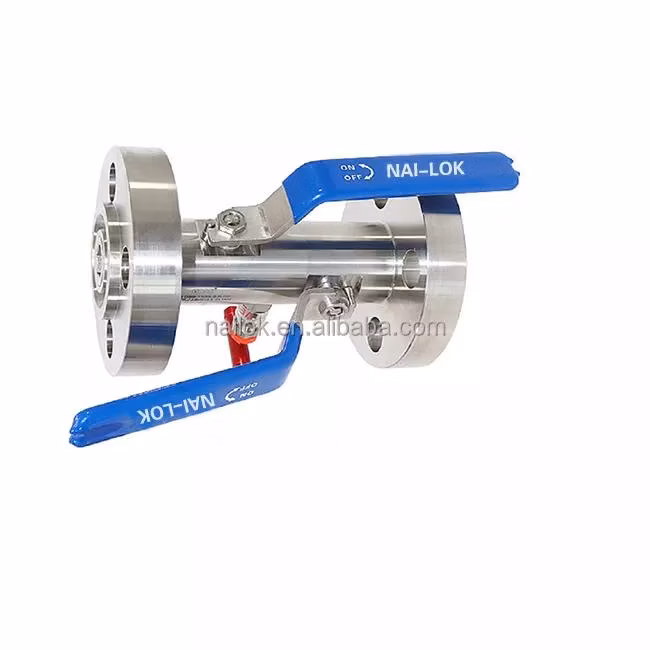

DBB Doble bloque y válvula de bola de purga con capó atornillado Construcción de agujas
Características:
Características:
1.ANSI B16,5 conexiones de entrada con brida de 1/2" a 3"
Clase 150 clasificada según la clase 2500.
Salida de rosca FNPT de 2,1/2"-1" conforme a ANSI/ASME B1.20.1 (según el tamaño del orificio)
3,1/2"FNPT conexión de ventilación de rosca a ANSI/ASME B1.20.1
4.materiales estándar de acero inoxidable ASTM A182 F316/F316L
5.los materiales opcionales incluyen super dúplex,Monel,Hastelloy,Inconel
6.tipos de brida de junta de cara elevada a anillo
7.brida de construcción forjada de una pieza de serie
8.Desined seguro contra incendios.
| No | Elemento | Datos |
| 1 | Material del cuerpo | 316 Acero inoxidable |
| 2 | Mango | Acero inoxidable |
| 3 | Tuerca de panel | 316 Acero inoxidable |
| 4 | Presión de trabajo máxima | 6000psig (414 bares) |
| 5 | Temperatura de funcionamiento | PTFE: -20F a 450ºF (-28ºC a 232°C) |
| 6 | Tallo | 316 Acero inoxidable |
| 7 | Embalaje | PTFE |
| 8 | Tamaño | 1/2" |
| | Finalizar conexión | Racor de tubo NAI-LOK o rosca NPT |
