Información Básica.
No. de Modelo.
CBF01-TU01
Forma de conexión
Pestaña
Estructura
Sellado en Centro
Formulario de Seal
Auto Sellado
Vástago de la válvula
Normal
Presión Trabajo
Baja Presión (Pn <1.6mpa)
Temperatura De Trabajo
Temperatura Media (120¡ãC<T<450¡ãC)
Material de los Seal Superficie
Sellado Suave
Cuerpo de válvula
Fundición
Estándar
api609 en593 bs5155 en1092 iso5211
Aplicación
Industria, Industria de Agua, Familia
certificados
ce iso wras acs dnv
material del cuerpo
hierro fundido/hierro dúctil/wcb/cf8m/cf8/al-bronce
material del disco
di/nylon/1,4469/1,4529/saf2205/2507/cf8/cf8m etc.
material del asiento
nbr/epdm/ptfe/vitón/silicona, etc.
revestimiento
revestimiento de epoxi de fbe
estándar final
pn6/10/16/25/21/150lb/jis5k/10k/as2129 cuadro d/e/f
cara a cara
en558;api609;din3202;iso5752;bs5155;awwa
Paquete de Transporte
bolsas de burbujas y caja de madera
Especificación
dn40-dn3000
Marca Comercial
wds / mundos / oem
Origen
Tianjin China (Mainland)
Código del HS
8481804090
Capacidad de Producción
1000000 pcs/año
Descripción de Producto
Descripción del producto:
Nuestra gama Butterfly tiene un precio económico pero con una calidad superior y capacidad que la mayoría en este mercado
Características del producto:
La válvula de mariposa asentada es un diseño de doble brida que puede usarse para el servicio de extremo muerto. Esta serie de válvulas de mariposa tiene muchas de las características y ventajas del diseño, tales como altos CV nominales, piezas mínimas expuestas a los medios de la línea, mayor fiabilidad y un registro probado de larga vida útil. Una de las principales ventajas de diseño de estas líneas de productos de válvulas es la compatibilidad internacional.

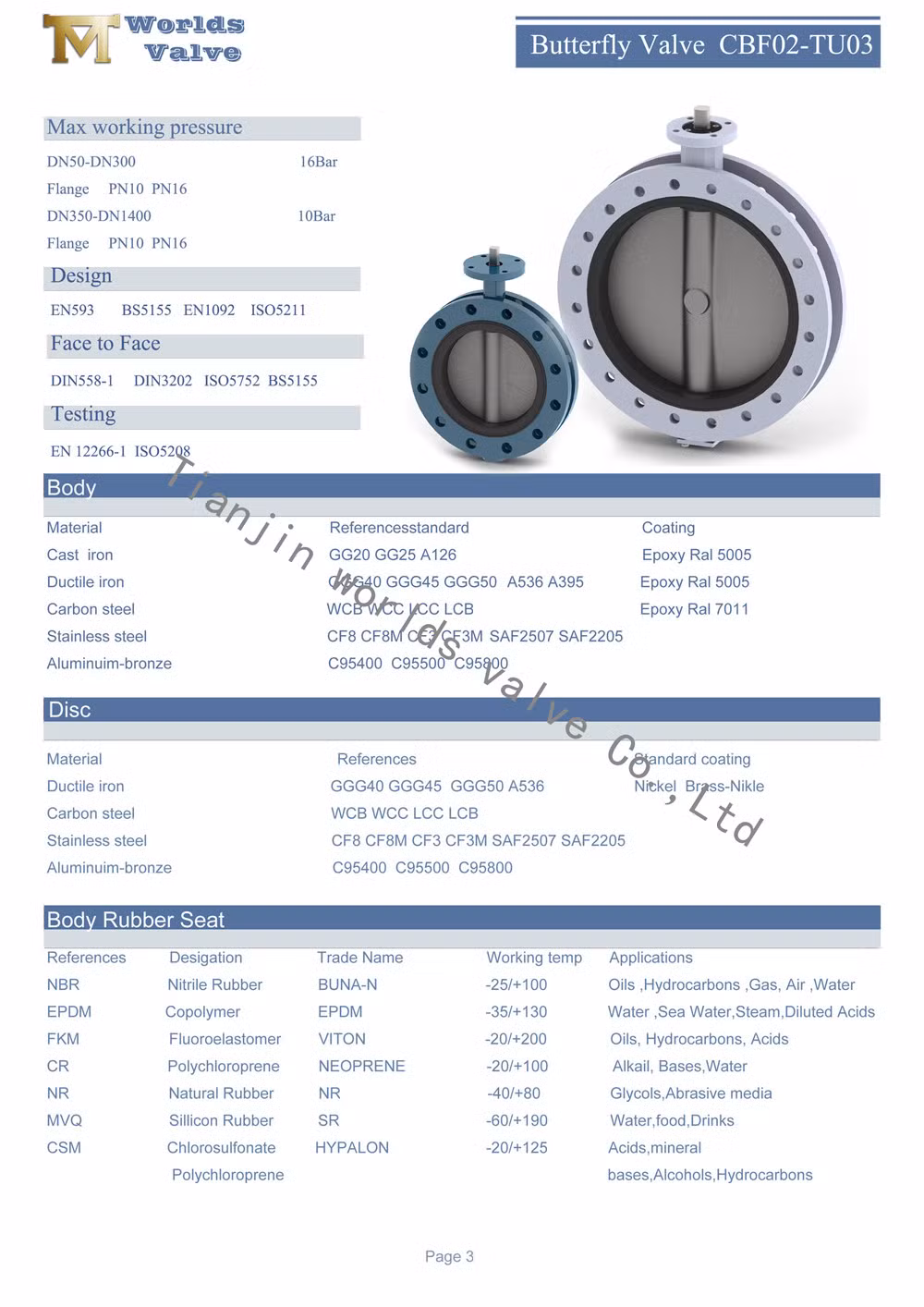

Parámetros técnicos:
| Tamaño | DN32-DN600 | DN650-DN3000 |
| Presión de trabajo | 16Bar | 10bar |
| Vaciado | 24bar | 15bar |
| Junta (aire) | 6bar | 6bar |
| Temperatura de funcionamiento | -40ºC~+160ºC. | |
| Entorno operativo | Sistema de balasto y de sentina procesamiento químico Plantas desaladoras equipos de perforación agua potable Polvo seco Alimentos y bebidas plantas de gas HAVC Industria minera Industria del papel manipulación de arena agua de mar Industria azucarera Tratamiento de aguas termotécnicas Aguas residuales | |
| Método de conducción | Palanca manual de engranaje helicoidal neumático eléctrico | |

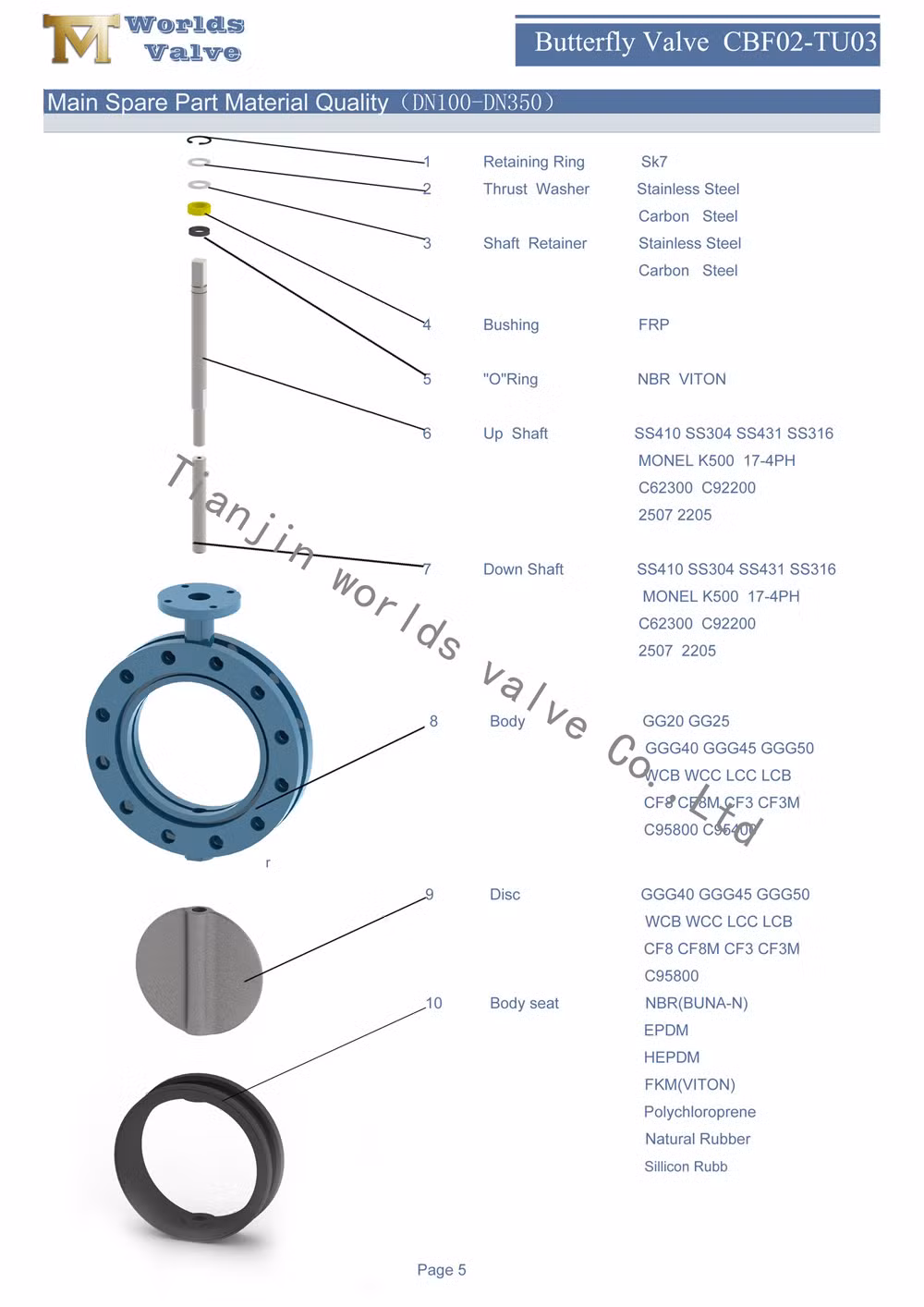

| Nombre | Material |
| Cuerpo | Hierro fundido Hierro dúctil Acero al- Bronce Acero inoxidable |
| Disco | Hierro dúctil Acero al- Bronce Acero inoxidable |
| Eje | Acero inoxidable Monel K500 |
| Asiento | BUNA NBR EPDM VITON PTFE HEPDM neopreno Hypalon caucho natural |
| Estándar de diseño | EN 593 , MSS SP67 API 609 BS5155 |
| Inspección y prueba | API 598 ISO 5208 ES 12266 |
| Estándar final | ANSI B16,1 CL. 125LB Y B16,5 CL. 150LB AS 2129 Tabla D & E BS 10 Tabla D Y E DIN 2501 PN6, PN10 Y PN16 EN 1092 PN6, PN10 Y PN16 ISO 2531 PN6, PN10 Y PN16 ISO 7005 PN6, PN10 Y PN16 KS B 1511 / JIS B 2210 5K Y 10K MSS SP44 CL. 150LB AWWAC207 SABS 1123 cuadro 1000/3 y cuadro 1600/3 |
| Cara a cara | ISO 5752 , EN 558 , MSS SP67 Y API 609 DIN3202 |
| Brida superior | ISO 5211 |
INTRODUCCIÓN DE LA EMPRESA
**objetivo de la compañía : Servicio OEM para la Marca de válvulas mundialmente famosa

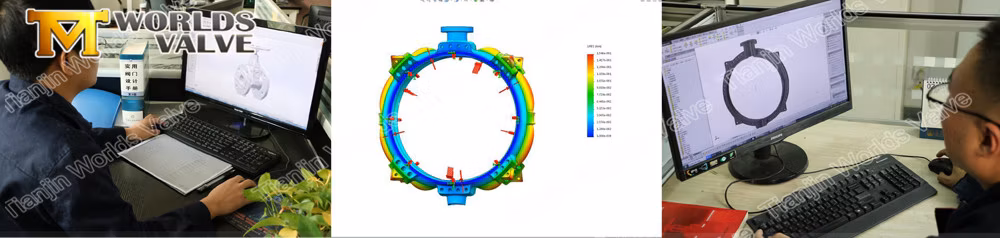

*capacidad de diseño y desarrollo -- SolidWorks, Pro / E, AutoCAD, etc.
**medición de dimensiones e inspección

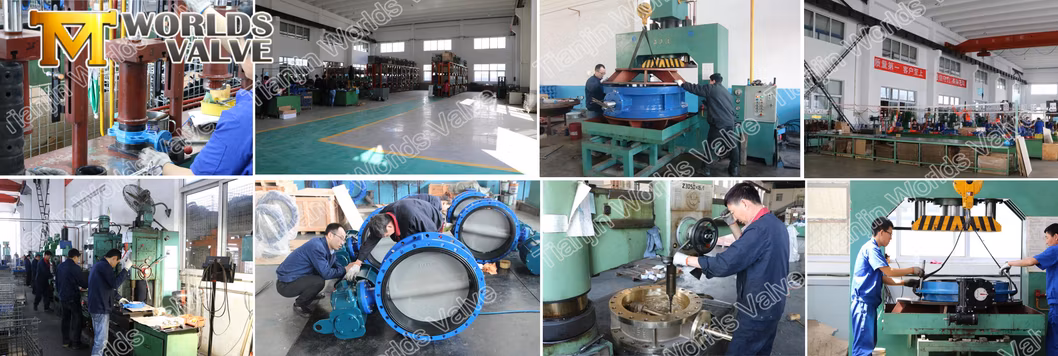

**Taller de montaje
**Embalaje
**certificados -- certificados CE ISO WRAS ACS
