Información Básica.
No. de Modelo.
GRBDI
Aplicación
general
material del cuerpo
A395(Ductile Iron)
tamaño del puerto
2", 4", 6"
presión de trabajo
1000psi
capacidad de suministro
10000 piezas por mes
garantía
1 años
asistencia personalizada
oem, odm, obm
potencia
manual
prueba de la válvula
100% de la cantidad probada antes de la entrega
Marca Comercial
zqv
Origen
Zhejiang, China
Descripción de Producto
Puerto: Puerto completo/Puerto reducido
Tamaño: 2", 3", 6"
PRESIÓN: 700PSI 800PSI, 1000PSI
Cuerpo: ASTM A395 60-40-18 Hierro dúctil
ASIENTO: RPTEF
Temp. Máx.: 380ºC.
Extremos: Extremo ranurado
Características:
Inversión Casting Body
Vástago a prueba de golpes
Palanca bloqueable y mango de retorno por resorte
Dispositivo antiestático
Inversión Casting Body
Vástago a prueba de golpes
Palanca bloqueable y mango de retorno por resorte
Dispositivo antiestático
Estándar de prueba: API 598/API 607/NACE MR-0175
Norma de diseño:ASME B16,34&ASME B16,10
Norma de diseño:ASME B16,34&ASME B16,10

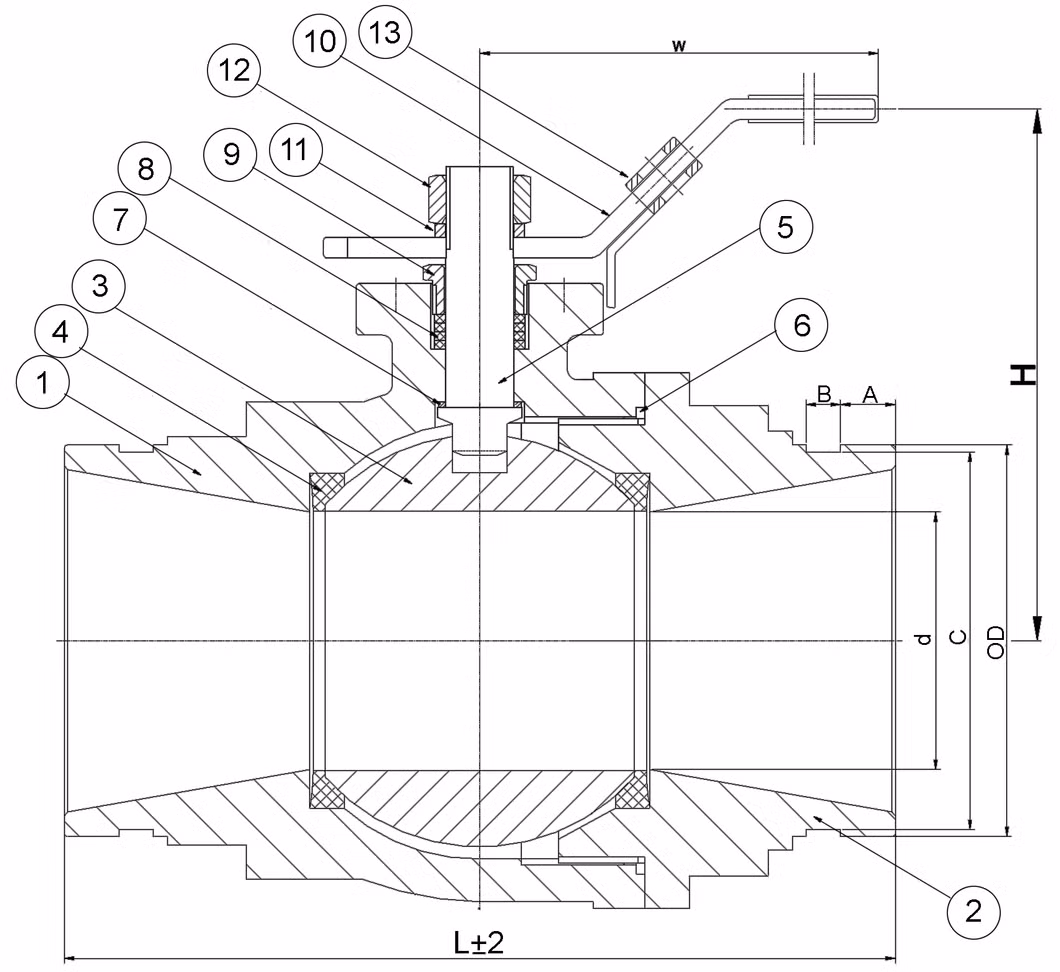

| Iiem | Nombre de la pieza | Material | |||||||
| 1 | Cuerpo | Hierro dúctil ASTM A536 | |||||||
| 2 | Tapón | Hierro dúctil ASTM A536 | |||||||
| 3 | Bola | ASTM 304SS | |||||||
| 4 | Asiento | PTFE | |||||||
| 5 | Tallo | ASTM 304SS | |||||||
| 6 | Junta tórica | Buna-N | |||||||
| 7 | Arandela de empuje | PTFE | |||||||
| 8 | Embalaje | PTFE | |||||||
| 9 | Glándula | 304SS | |||||||
| 10 | Mango | 201SS | |||||||
| 11 | Arandela de resorte | 201SS | |||||||
| 12 | Tuerca | A2-70 | |||||||
| 13 | Dispositivo de bloqueo | 201SS | |||||||
| NPS | d | L | DE | C | R | B | W | H |
| 2" | 38 | 140 | 60,3 | 57,2 | 15,88 | 8,74 | 185 | 96 |
| 3" | 63 | 176 | 88,9 | 84,9 | 15,88 | 8,74 | 265 | 137 |
| 4" | 75 | 240 | 114,3 | 110 | 15,88 | 10 | 265 | 154 |
Q1. ¿Puedo tener un pedido de muestra para la válvula?
R: Sí, damos la bienvenida a la orden de muestra para probar y comprobar la calidad. Las muestras mixtas son aceptables.
Q2. ¿Cuánto tiempo dura su entrega?
R: Generalmente son 5-10 días si los bienes están en stock.de lo contrario son 15-20 días si los bienes no están en stock, es de acuerdo
a la cantidad.
Q3. ¿tiene algún límite de MOQ para el pedido de válvulas?
R: MOQ bajo, 1pc para la comprobación de muestras está disponible
Q4. ¿Cómo se envían los bienes y cuánto tiempo tarda en llegar?
R: Normalmente enviamos por mar. Usualmente toma 30 días para llegar. El envío de líneas aéreas también es opcional.
R: Sí, damos la bienvenida a la orden de muestra para probar y comprobar la calidad. Las muestras mixtas son aceptables.
Q2. ¿Cuánto tiempo dura su entrega?
R: Generalmente son 5-10 días si los bienes están en stock.de lo contrario son 15-20 días si los bienes no están en stock, es de acuerdo
a la cantidad.
Q3. ¿tiene algún límite de MOQ para el pedido de válvulas?
R: MOQ bajo, 1pc para la comprobación de muestras está disponible
Q4. ¿Cómo se envían los bienes y cuánto tiempo tarda en llegar?
R: Normalmente enviamos por mar. Usualmente toma 30 días para llegar. El envío de líneas aéreas también es opcional.
