Información Básica.
No. de Modelo.
Q41F
Forma de conexión
Pestaña
Modo de Conducción
Manual
Presión nominal
150lb-300lb
Canal
diámetro interior completo
Estructura
válvula de bola de tipo v.
Tipo
válvula de bola de tipo v de sellado suave
Función
Blow-Up válvula
Temperatura
-29~150°c
Estándar
es/t4213,asme b16,34,asme b16,104,iec 60534-2-4.jj
Aplicación
Industria
estándares de prueba
api598, iso 5208
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
oblea,rf, rtj, bw, npt, sw
certificado
iso 9001, ce, api 607, api 6d
certificado de prueba
en1024 3,1; certificado de rt, mt, pt, ut
especial
nace mr-0175
período de garantía de calidad
18 meses
proveedor
fábrica directa
tipo de envío
por mar, por aire
Paquete de Transporte
caja de madera contrachapada
Especificación
8"-300lb
Marca Comercial
shf/oem
Origen
Jiangsu
Código del HS
8481804090
Capacidad de Producción
5000000
Descripción de Producto

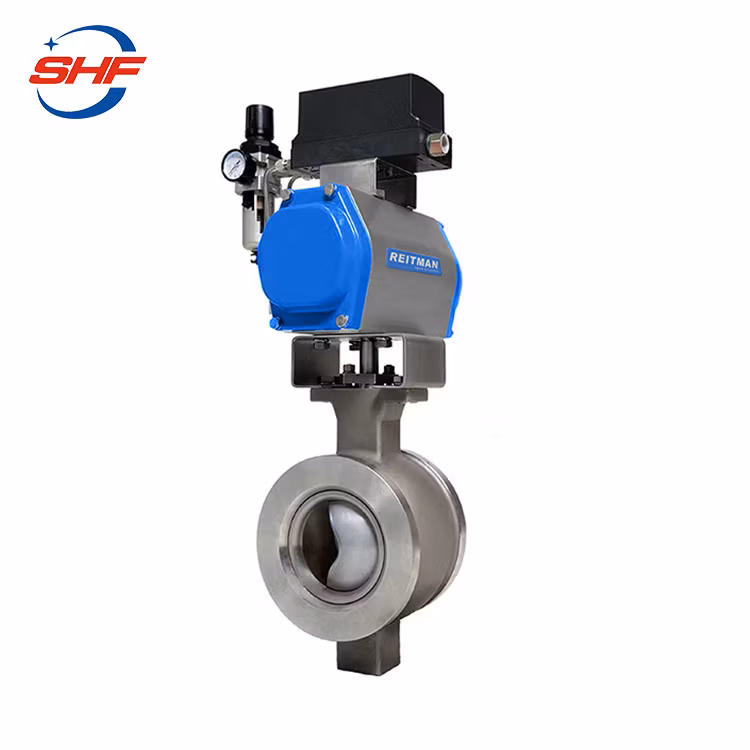

La construcción es como sigue:
| Nombre | V tipo válvula de bola |
| El tamaño | DN25-DN300 |
| La presión normal | 150/300 de clase; PN16/PN25/PN40/PN64 |
| Estándar de diseño | GB/T4213,ASME B16.34,ASME B16.104,IEC 60534-2-4.JJ/T 5296 |
| Marcado | MSS SP-25 |
| Diseño de caja de seguridad contra incendios | API607,API 6FA |
| Brida final | ANSI B 16.5,ASME B16.47; EN1092,DIN2543~DIN2547,como2129 |
| Cara a cara. | ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,norma ISO 5752 |
| La brida superior | La norma ISO 5211 |
| Estándar de prueba | API598,norma ISO 5208 |
| La temperatura adecuada | -29~150°C |
| A medio | Medio con fibras y partículas sólidas |
| Ambiente ácido | NACE MR0175 |
| La operación | Manuales,marcha usada, de accionamiento eléctrico, Pheumatic accionado |
La estructura
| - El puerto o reducir el puerto |
| - Diseño de caja de seguridad contra incendios |
| - Anti-estática Diseño & Reventón el vástago de la prueba |
| - Una única estructura del asiento |
| - Los extremos de la oblea con ASME B16.5; EN1092,DIN2543~DIN2547 |
| - Los extremos de brida ASME B16.5; EN1092,DIN2543~DIN2547 |
| - Diseño de piñón y cremallera |
| - Peso ligero y compacto |
| - ISO 5211 patrón de montaje |
| - Topes ajustables para ambas posiciones abiertas y cerradas |
| - Las dimensiones de montaje de accesorios para las especificaciones de NAMUR |
| - Los dientes del engranaje mecanizada proporcionan vida más larga y un funcionamiento más suave |
| - Alto ciclo de vida con cojinetes de fricción baja en todo el movimiento y las superficies deslizantes |
| - La Seguridad que figura springs prevenir los riesgos de la expulsión involuntaria durante el mantenimiento |
| - El diseño modular utilizando el mismo cuerpo y las tapas de cierre de doble acción y el muelle de retorno de las versiones |
Especificaciones del actuador
| 1). Rango de presión: Max. Presión de trabajo de 10 bar |
| 2). Presión de aire: 2.5bar~8bar |
| 3). Rango de ajuste: 90° ± 5° |
| 4). La temperatura ambiente: -20 a +90° C |
| 5). Tipo: doble acción, de una sola acción (retorno por resorte) |
| 6). Accesorios opcionales: válvula de solenoide, limite el interruptor eléctrico, posición, regulador de aire |
| 7). Lubricación: Todas las piezas móviles están recubiertos con lubricantes, extendiendo su vida útil |
| 8). Duración: un millón de tiempo |
Parte principal y materiales
| Los nombres de parte | Materiales de la parte | ||||||
| Cuerpo | WCB | LCB | CD4MCuN | CF8 | CF8M | CF3 | CF3M |
| Ball | A105+ENP | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F51 | F304 | F316 | F304L | F316L |
| Anillo de asiento Asiento/ | 13%Cr | SS304 | F51 | SS304 | SS316 | SS304L | SS316L |
| El anillo de sellado | RPTFE/PTFE/PEEK/Nylon/Delrin | ||||||
| El embalaje | De PTFE grafito/ | ||||||
| La junta | SS304+Grafito/SS316+grafito | ||||||
| Los tornillos y tuercas | B7/2H | L7/4 | B8M/8M | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Un medio adecuado | W.O.G etc.. | HNO3, CH3OH... | |||||
| La temperatura adecuada | -29~150 °C. | -46~150°C | -29~150 °C. | --29~150 °C. | -29~150 °C. | --29~150 °C. | -29~150 °C. |
El tamaño del producto
Mostrar producto
Introducción de la empresa
Preguntas frecuentes Q: ¿Por qué elegir nosotros?
R: somos un fabricante, hemos fabricado la válvula de más de 20 años .
B. tenemos nuestro propio casting foundary en gran escala
P. ¿Cuál es su pago?
R: T/T, L/C u otros de pago aceptable.
Q: ¿podemos imprimir nuestro logotipo en sus productos?
R: Sí, ofrecemos servicio de OEM/ODM, apoyamos el logotipo personalizado, tamaño, package,etc.
P: ¿cuál es su principal mercado?
R: América del Norte, América del Sur, Europa Oriental, Sudeste de Asia, África, Oceanía, Medio Oriente, Asia oriental, Europa Occidental
P: ¿Puedo conseguir muestras de su fábrica?
R: Sí, las muestras pueden ser proporcionados.
P: Si los productos de calidad tienen algún problema, ¿cómo tratar?
R: Vamos a responsables de todos los problemas de calidad.
P:Cómo acerca de su capacidad?
A:Disponemos de 300 varas,propio de 50 máquinas CNC,y cinco personas a cargo de la inspección de calidad y el 5 de ingenieros. Nuestros 6 bloque de fundición talleres
Puede garantizar la entrega oportuna y de calidad que el pasado.
