Información Básica.
Forma de conexión
Pestaña
Modo de Conducción
Manual
Presión nominal
CLASE ANSI 150-900
Canal
Tipo Recto
Estructura
Válvula de Bola con Sello de Aceite
Tipo
Válvula de Bola Fija
Función
cierre
Temperatura
Temperatura normal
Aplicación
Industria, Industria de Agua, Familia
característica
válvula de bola de entrada superior
diseño y fabricación
api 6d, asme b16,34
temperatura nominal previa
asme b16,34
cara a cara
asme b16,10
finaliza la conexión
rf, rtj, bw, npt, sw
inspeccionar y probar
api 598
certificado 1
dnv ce 0575
certificado 2
iso 9001: 2008
Paquete de Transporte
merece la pena
Especificación
api, ansi, asme, din, jis, etc.
Marca Comercial
vatac/oem
Origen
China
Código del HS
84818010
Capacidad de Producción
8000ton al año
Descripción de Producto
Acero forjado de hierro fundido o válvula de bola de entrada superior se ajustan a API 6D y ASME B16.34.
Ellos son probados según API 598, y se marca como por MSS SP-25
1. La construcción es el siguiente
| - El puerto o reducir el puerto | |||
| - Cuerpo de una pieza. | |||
| - Entrada superior | |||
| - Flotando o montado en el muñón | |||
| - Atornillado el capot con espiral- la junta | |||
| - El diseño seguro contra incendios | |||
| - Anti-estática Diseño & reventón de la cola de la prueba | |||
| - Los extremos enroscados ASME B1.20.1 | |||
| - Toma los extremos de la soldadura ASME B16.11 | |||
| - Los extremos de la Soldadura ASME B16.25 | |||
| - Los extremos de brida ASME B16.5 |
2. Parte principal y materiales
| Los nombres de parte | Materiales de referencia | ||||||
| Cuerpo | WCB/A105. | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| El capot | WCB/A105. | LCB/LF2 | WC6/F22 | CF8/F304 | CF8M/F316 | CF3/F304L | CF3M/F316L |
| Ball | A105+ENP | SS304 | F22 | SS304 | SS316 | SS304L | SS316L |
| Tallo | A105 | F304 | F6A | F304 | F316 | F304L | F316L |
| Anillo de asiento Asiento/ | El PTFE/PPTFE/Nylon/DEVLON/PEEK o metal. | ||||||
| Envase y Embalaje | De PTFE grafito/ | ||||||
| La junta | SS304+Grafito/SS304+grafito | ||||||
| Los tornillos y tuercas | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Un medio adecuado | W.O.G etc.. | HNO3, CH3OH... | |||||
| La temperatura adecuada | -29~425 °C. | -46~340 °C. | -46~340 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. |
3. La calificación de presión normal
PN10~PN420, la clase150~2500
4. Rango de tamaño normal
DN15~DN600, 1/2"~24"

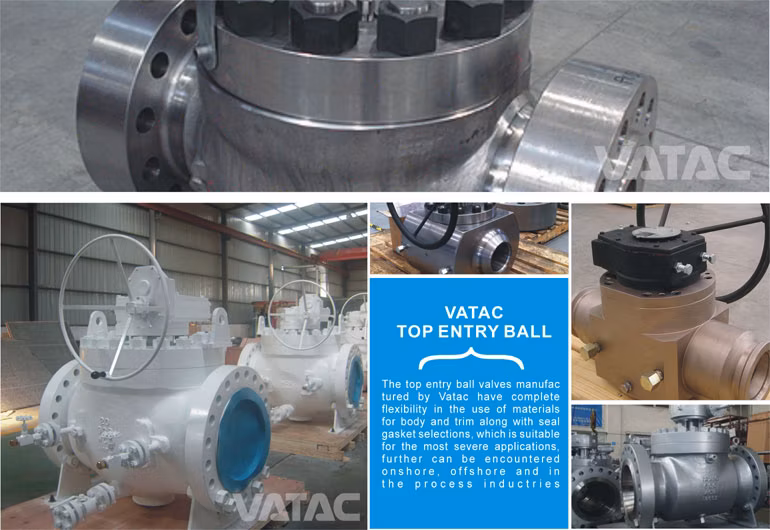

5. Imágenes
La inspección final

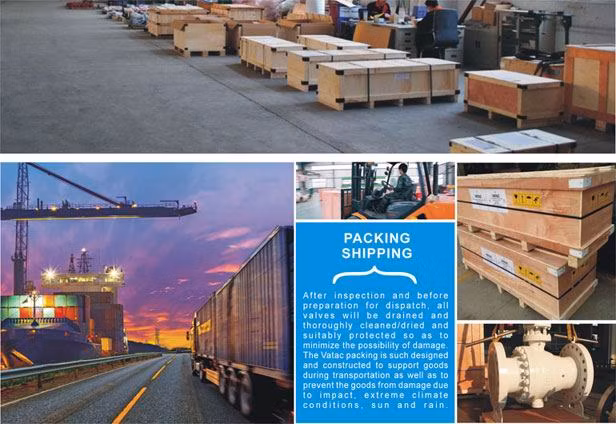

Envío
